# ADDTRON TECHNOLOGY COMPANY, LTD.
ARC-210 VER. 2
NIC Type ARCnet
Transfer Rate 2.5Mbps
Data Bus 16-bit ISA
Topology Star
Linear bus
Wiring Type RG-62A/U 93ohm coaxial
Boot ROM Available

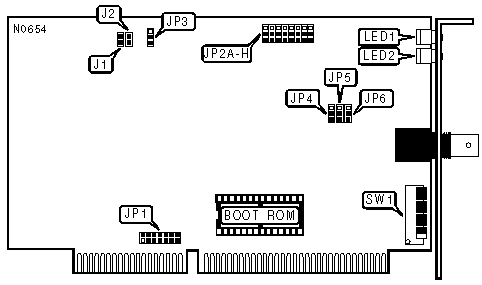

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Mode | JP1 |
|----------------------------+-------------------------------|
| » | Disabled | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | Enabled | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|--------------------------------------+---------------------|
| Connection for LED1 | J1 |
|--------------------------------------+---------------------|
| Connection for LED2 | J2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+-------+----------+----------------------------------|
| LED1 | Green | On | Data is being transmitted or |
| | | | received. |
|------+-------+----------+----------------------------------|
| LED1 | Green | Off | Data is not being transmitted or |
| | | | received. |
|------+-------+----------+----------------------------------|
| LED1 | Green | Blinking | Network connection is broken |
|------+-------+----------+----------------------------------|
| LED2 | Red | On | Card is being accessed by the |
| | | | host computer |
|------+-------+----------+----------------------------------|
| LED2 | Red | Off | Card is not being accessed by |
| | | | the host computer |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | JP1 |
|----------------------------+-------------------------------|
| JP4 | Pins 2 & 3 closed |
|----------------------------+-------------------------------|
| JP5 | Pins 2 & 3 closed |
|----------------------------+-------------------------------|
| JP6 | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP2/F | JP2/G | JP2/H |
|----------------+--------------+--------------+-------------|
| » | 2E0h - | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| | 2EFh | closed | closed | closed |
|---+------------+--------------+--------------+-------------|
| | 260h - | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| | 26Fh | closed | closed | closed |
|---+------------+--------------+--------------+-------------|
| | 290h - | Pins 2 & 3 | Pins 1 & 2 | Pins 1 & 2 |
| | 29Fh | closed | closed | closed |
|---+------------+--------------+--------------+-------------|
| | 2F0h - | Pins 2 & 3 | Pins 2 & 3 | Pins 1 & 2 |
| | 2FFh | closed | closed | closed |
|---+------------+--------------+--------------+-------------|
| | 300h - | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| | 30Fh | closed | closed | closed |
|---+------------+--------------+--------------+-------------|
| | 350h - | Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
| | 35Fh | closed | closed | closed |
|---+------------+--------------+--------------+-------------|
| | 380h - | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| | 38Fh | closed | closed | closed |
|---+------------+--------------+--------------+-------------|
| | 3E0h - | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| | 3EFh | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP1/1 | JP1/2 | JP1/3 | JP1/4 | JP1/5 | JP1/6 |JP1/7 |
|-----+-------+-------+-------+-------+-------+-------+------|
|»| 2 |Closed | Open | Open | Open | Open | Open | Open |
|-+---+-------+-------+-------+-------+-------+-------+------|
| | 3 | Open |Closed | Open | Open | Open | Open | Open |
|-+---+-------+-------+-------+-------+-------+-------+------|
| | 4 | Open | Open |Closed | Open | Open | Open | Open |
|-+---+-------+-------+-------+-------+-------+-------+------|
| | 5 | Open | Open | Open |Closed | Open | Open | Open |
|-+---+-------+-------+-------+-------+-------+-------+------|
| |10 | Open | Open | Open | Open |Closed | Open | Open |
|-+---+-------+-------+-------+-------+-------+-------+------|
| |11 | Open | Open | Open | Open | Open |Closed | Open |
|-+---+-------+-------+-------+-------+-------+-------+------|
| |12 | Open | Open | Open | Open | Open | Open |Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| NODE ADDRESS |
|------------------------------------------------------------|
|Node |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6 |SW1/7 |SW1/8|
|-----+------+------+------+------+------+------+------+-----|
| 1 | Off | On | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 2 | On | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 3 | Off | Off | On | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 4 | On | On | Off | On | On | On | On | On |
|-----+------+------+------+------+------+------+------+-----|
| 251 | Off | Off | On | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 252 | On | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 253 | Off | On | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 254 | On | Off | Off | Off | Off | Off | Off | Off |
|-----+------+------+------+------+------+------+------+-----|
| 255 | Off | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
|Note: Node address 0 is used for messaging between nodes and|
|must not be used. A total of 255 node address settings are |
|available. The switches are a binary representation of the |
|decimal node addresses. Switch 1 is the Least Significant |
|Bit and switch 8 is the Most Significant Bit. The switches |
|have the following decimal values: switch 1=1, 2=2, 3=4, |
|4=8, 5=16, 6=32, 7=64, 8=128. Turn Off the switches and add |
|the values of the Off switches to obtain the correct node |
|address. (On=0, Off=1) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE MEMORY ADDRESS AND BOOR ROM ADDRESS |
|------------------------------------------------------------|
| Base | Boot ROM | JP2A | JP2B | JP2C | JP2D | JP2E |
| Address | Address | | | | | |
|----------+----------+-------+-------+-------+-------+------|
| D0000h - | D2000h - | Pins | Pins | Pins | Pins | Pins |
| D07FFh | D3FFFh | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| C0000h - | C2000h - | Pins | Pins | Pins | Pins | Pins |
| C07FFh | C3FFFh | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| C0800h - | C2000h - | Pins | Pins | Pins | Pins | Pins |
| C0FFFh | C3FFFh | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| C1000h - | C2000h - | Pins | Pins | Pins | Pins | Pins |
| C17FFh | C3FFFh | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| C1800h - | C2000h - | Pins | Pins | Pins | Pins | Pins |
| C1FFFh | C3FFFh | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| C4000h - | C6000h - | Pins | Pins | Pins | Pins | Pins |
| C47FFh | C7FFFh | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| C4800h - | C6000h - | Pins | Pins | Pins | Pins | Pins |
| C4FFFh | C7FFFh | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| C5000h - | C6000h - | Pins | Pins | Pins | Pins | Pins |
| C57FFh | C7FFFh | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| C5800h - | C6000h - | Pins | Pins | Pins | Pins | Pins |
| C5FFFh | C7FFFh | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| CC000h - | CE000h - | Pins | Pins | Pins | Pins | Pins |
| CC7FFh | CFFFFh | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| CC800h - | CE000h - | Pins | Pins | Pins | Pins | Pins |
| CCFFFh | CFFFFh | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| CD000h - | CE000h - | Pins | Pins | Pins | Pins | Pins |
| CD7FFh | CFFFFh | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| CD800h - | CE000h - | Pins | Pins | Pins | Pins | Pins |
| CDFFFh | CFFFFh | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| D0800h - | D2000h - | Pins | Pins | Pins | Pins | Pins |
| D0FFFh | D3FFFh | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| D1000h - | D2000h - | Pins | Pins | Pins | Pins | Pins |
| D17FFh | D3FFFh | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| D1800h - | D2000h - | Pins | Pins | Pins | Pins | Pins |
| D1FFFh | D3FFFh | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & |
| | | | | | | 2 |
|----------+----------+-------+-------+-------+-------+------|
| D4000h - | D6000h- | Pins | Pins | Pins | Pins | Pins |
| D47FFh | D7FFFh | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| D4800h - | D6000h - | Pins | Pins | Pins | Pins | Pins |
| D4FFFh | D7FFFh | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| D5000h - | D6000h - | Pins | Pins | Pins | Pins | Pins |
| D57FFh | D7FFFh | 1 & 2 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| D5800h - | D6000h - | Pins | Pins | Pins | Pins | Pins |
| D5FFFh | D7FFFh | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| D8000h - | DA000h - | Pins | Pins | Pins | Pins | Pins |
| D87FFh | DBFFFh | 1 & 2 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| D8800h - | DA000h - | Pins | Pins | Pins | Pins | Pins |
| D8FFFh | DBFFFh | 2 & 3 | 1 & 2 | 2 & 3 | 1 & 2 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| D9000h - | DA000h - | Pins | Pins | Pins | Pins | Pins |
| D97FFh | DBFFFh | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| D9800h - | DA000h - | Pins | Pins | Pins | Pins | Pins |
| D9FFFh | DBFFFh | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| DC000h - | DE000h - | Pins | Pins | Pins | Pins | Pins |
| DC7FFh | DFFFFh | 1 & 2 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| DC800h - | DE000h - | Pins | Pins | Pins | Pins | Pins |
| DCFFFh | DFFFFh | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| DD000h - | DE000h - | Pins | Pins | Pins | Pins | Pins |
| DD7FFh | DFFFFh | 1 & 2 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| DD800h - | DE000h - | Pins | Pins | Pins | Pins | Pins |
| DDFFFh | DFFFFh | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| E0000h - | E2000h - | Pins | Pins | Pins | Pins | Pins |
| E07FFh | E3FFFh | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| E0800h - | E2000h - | Pins | Pins | Pins | Pins | Pins |
| E0FFFh | E3FFFh | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| E1000h - | E2000h - | Pins | Pins | Pins | Pins | Pins |
| E17FFh | E3FFFh | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & |
| | | | | | | 3 |
|----------+----------+-------+-------+-------+-------+------|
| E1800h - | E2000h - | Pins | Pins | Pins | Pins | Pins |
| E1FFFh | E3FFFh | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & |
| | | | | | | 3 |
|------------------------------------------------------------|
| Note:Pins designated should be in the closed position. |
+------------------------------------------------------------+
