# ARTISOFT, INC.
AE-3
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear bus
Wiring Type AUI transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Unshielded twisted pair
Boot ROM Available

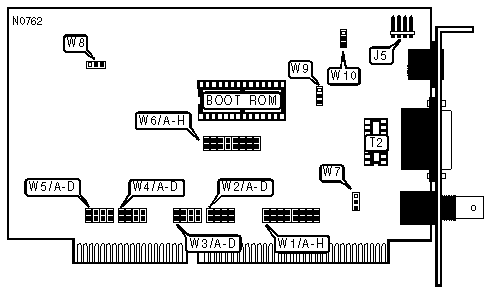

IMG IMG 1
+------------------------------------------------------------+
| ADAPTER COMPATIBILITY MODE |
|------------------------------------------------------------|
| Mode | W5/A | W5/B |
|------------------------+-----------------+-----------------|
| » | Artisoft | Open | Closed |
|---+--------------------+-----------------+-----------------|
| | Novell NE2000 | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE LENGTH |
|------------------------------------------------------------|
| Length | W7 |
|----------------------------+-------------------------------|
| » | 185M | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | 300M | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | W9 | W10 |
|------------------------+-----------------+-----------------|
| » | Thin Ethernet | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed |
|---+--------------------+-----------------+-----------------|
| | Thick Ethernet | Pins 1 & 2 | Pins 2 & 3 |
| | | closed | closed |
|---+--------------------+-----------------+-----------------|
| | Unshielded twisted | Pins 1 & 2 | Pins 1 & 2 |
| | pair | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DATA BUS SIZE |
|------------------------------------------------------------|
| Size | W5/C | W5/D |
|----------------------+------------------+------------------|
| » | 16-bit | Open | Closed |
|---+------------------+------------------+------------------|
| | 8-bit | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CONFIGURATION |
|------------------------------------------------------------|
|DMA | W2/A | W2/B | W2/C | W2/D | W3/A | W3/B | W3/C | W3/D |
|----+------+------+------+------+------+------+------+------|
| 1 |Closed| Open | Open | Open |Closed| Open | Open | Open |
|----+------+------+------+------+------+------+------+------|
| 3 | Open |Closed| Open | Open | Open |Closed| Open | Open |
|----+------+------+------+------+------+------+------+------|
| 5 | Open | Open |Closed| Open | Open | Open |Closed| Open |
|----+------+------+------+------+------+------+------+------|
| 7 | Open | Open | Open |Closed| Open | Open | Open |Closed|
+------------------------------------------------------------+
+---------------------------------------------------------------+
| INTERRUPT SELECT |
|---------------------------------------------------------------|
| IRQ | W1/A | W1/B | W1/C | W1/D | W1/E | W1/F | W1/G | W1/H |
|-------+------+------+------+------+------+------+------+------|
|»|IRQ15| Open | Open | Open | Open | Open | Open | Open |Closed|
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ2 |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ3 | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ4 | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ5 | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ6 | Open | Open | Open | Open |Closed| Open | Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ7 | Open | Open | Open | Open | Open |Closed| Open | Open |
|-+-----+------+------+------+------+------+------+------+------|
| |IRQ10| Open | Open | Open | Open | Open | Open |Closed| Open |
+---------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS SELECT |
|------------------------------------------------------------|
| Address | W4/A | W4/B | W4/C | W4/D |
|-------------+-----------+-----------+-----------+----------|
| » | 300h | Closed | Closed | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 320h | Closed | Open | Closed | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 340h | Open | Closed | Open | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 360h | Open | Open | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 32K BASE MEMORY ADDRESS SELECT |
|------------------------------------------------------------|
|Address| W6/A | W6/B | W6/C | W6/D | W6/E |W6/F |W6/G |W6/H |
|-------+------+------+------+------+------+-----+-----+-----|
| C000h |Closed| Open | Open | Open | Open |Open |Open |Open |
|-------+------+------+------+------+------+-----+-----+-----|
| C800h |Closed|Closed| Open | Open | Open |Open |Open |Open |
|-------+------+------+------+------+------+-----+-----+-----|
| D000h |Closed| Open |Closed| Open | Open |Open |Open |Open |
|-------+------+------+------+------+------+-----+-----+-----|
| D800h |Closed|Closed|Closed| Open | Open |Open |Open |Open |
|-------+------+------+------+------+------+-----+-----+-----|
| E000h |Closed| Open | Open |Closed| Open |Open |Open |Open |
|-------+------+------+------+------+------+-----+-----+-----|
| E800h |Closed|Closed| Open |Closed| Open |Open |Open |Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 16K BASE MEMORY ADDRESS SELECT |
|------------------------------------------------------------|
|Address| W6/A | W6/B | W6/C | W6/D | W6/E |W6/F | W6/G |W6/H|
|-------+------+------+------+------+------+-----+------+----|
| C000h |Closed| Open | Open | Open | Open |Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| C400h |Closed|Closed| Open | Open | Open |Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| C800h |Closed| Open |Closed| Open | Open |Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| CC00h |Closed|Closed|Closed| Open | Open |Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| D000h |Closed| Open | Open |Closed| Open |Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| D400h |Closed|Closed| Open |Closed| Open |Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| D800h |Closed| Open |Closed|Closed| Open |Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| DC00h |Closed|Closed|Closed|Closed| Open |Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| E000h |Closed| Open | Open | Open |Closed|Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| E400H |Closed|Closed| Open | Open |Closed|Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| E800h |Closed| Open |Closed| Open |Closed|Open |Closed|Open|
|-------+------+------+------+------+------+-----+------+----|
| EC00h |Closed|Closed|Closed| Open |Closed|Open |Closed|Open|
+------------------------------------------------------------+
+------------------------------------------------------------+
| 8K BASE MEMORY ADDRESS SELECT |
|------------------------------------------------------------|
|Address| W6/A | W6/B | W6/C | W6/D |W6/E | W6/F |W6/G |W6/H |
|-------+------+------+------+------+-----+------+-----+-----|
| C800h |Closed| Open | Open | Open |Open |Closed|Open |Open |
|-------+------+------+------+------+-----+------+-----+-----|
| CC00h |Closed|Closed| Open | Open |Open |Closed|Open |Open |
|-------+------+------+------+------+-----+------+-----+-----|
| D000h |Closed| Open |Closed| Open |Open |Closed|Open |Open |
|-------+------+------+------+------+-----+------+-----+-----|
| D400h |Closed|Closed|Closed| Open |Open |Closed|Open |Open |
|-------+------+------+------+------+-----+------+-----+-----|
| D800h |Closed| Open | Open |Closed|Open |Closed|Open |Open |
|-------+------+------+------+------+-----+------+-----+-----|
| DC00h |Closed|Closed| Open |Closed|Open |Closed|Open |Open |
|-------+------+------+------+------+-----+------+-----+-----|
| E000h |Closed| Open |Closed|Closed|Open |Closed|Open |Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| STANDARD/NON-STANDARD DATA BUS |
|------------------------------------------------------------|
| Setting | W8 |
|-----------------------------+------------------------------|
| » | Standard | Pins 1 & 2 closed |
|---+-------------------------+------------------------------|
| | Non-Standard | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|
| Note: Jumper J5 and socket T2 are for intended for use in |
| a mixed cable, Peer-Hub configuration. |
+------------------------------------------------------------+
