# AT-LAN-TEC, INC.
ALL-IN-ONE ETHERNET NE2000
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear bus
Star
Wiring Type RG58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Unshielded twisted pair
Boot ROM Available

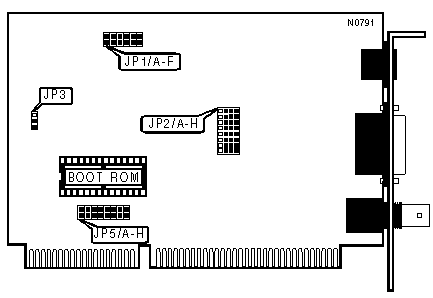

IMG IMG 1
+------------------------------------------------------------+
| REMOTE BOOT SELECT |
|------------------------------------------------------------|
| Setting | JP1/A |
|---------------------------------+--------------------------|
| ยป | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM ADDRESS SELECT |
|------------------------------------------------------------|
| Address | JP1/B | JP1/C | JP1/D |
|---------------+--------------+--------------+--------------|
| C800h | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| C000h | Open | Open | Open |
|---------------+--------------+--------------+--------------|
| C400h | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| CC00h | Open | Closed | Closed |
|---------------+--------------+--------------+--------------|
| D000h | Closed | Open | Open |
|---------------+--------------+--------------+--------------|
| D400h | Closed | Open | Closed |
|---------------+--------------+--------------+--------------|
| D800h | Closed | Closed | Open |
|---------------+--------------+--------------+--------------|
| DC00h | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS SELECT |
|------------------------------------------------------------|
| Address | JP1/E | JP1/F |
|--------------------+-------------------+-------------------|
| 300h | Open | Open |
|--------------------+-------------------+-------------------|
| 320h | Open | Closed |
|--------------------+-------------------+-------------------|
| 340h | Closed | Open |
|--------------------+-------------------+-------------------|
| 360h | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE SELECT |
|------------------------------------------------------------|
| Cable Type |JP2/A|JP2/B|JP2/C|JP2/D|JP2/E|JP2/F|JP2/G|JP2/H|
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
|Twisted Pair|1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| AUI |2 & 3|2 & 3|2 & 3|2 & 3|2 & 3|2 & 3|2 & 3|2 & 3|
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
| BNC |3 & 4|3 & 4|3 & 4|3 & 4|3 & 4|3 & 4|3 & 4|3 & 4|
|------------------------------------------------------------|
|Note: Pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| AT BUS SELECT |
|------------------------------------------------------------|
| Setting | JP3 |
|-------------------------------+----------------------------|
| AT Bus Compatibility | Pins 1 & 2 closed |
|-------------------------------+----------------------------|
| Not AT Bus Compatibility | Pins 2 & 3 closed |
+------------------------------------------------------------+
+-------------------------------------------------------------+
| INTERRUPT SELECT |
|-------------------------------------------------------------|
| IRQ |JP5/A |JP5/B |JP5/C |JP5/D |JP5/E |JP5/F |JP5/G |JP5/H |
|-----+------+------+------+------+------+------+------+------|
|IRQ2 |Closed| Open | Open | Open | Open | Open | Open | Open |
|-----+------+------+------+------+------+------+------+------|
|IRQ3 | Open |Closed| Open | Open | Open | Open | Open | Open |
|-----+------+------+------+------+------+------+------+------|
|IRQ4 | Open | Open |Closed| Open | Open | Open | Open | Open |
|-----+------+------+------+------+------+------+------+------|
|IRQ5 | Open | Open | Open |Closed| Open | Open | Open | Open |
|-----+------+------+------+------+------+------+------+------|
|IRQ10| Open | Open | Open | Open |Closed| Open | Open | Open |
|-----+------+------+------+------+------+------+------+------|
|IRQ11| Open | Open | Open | Open | Open |Closed| Open | Open |
|-----+------+------+------+------+------+------+------+------|
|IRQ12| Open | Open | Open | Open | Open | Open |Closed| Open |
|-----+------+------+------+------+------+------+------+------|
|IRQ15| Open | Open | Open | Open | Open | Open | Open |Closed|
+-------------------------------------------------------------+
