# AQUILA COMMUNICATIONS
AQ-PCE 100 ETHERNET
NIC Type: Ethernet
Transfer Rate: 10Mbps
Data Bus: 8-bit ISA
Topology: Linear Bus
Star
Wiring Type AUI transceiver via DB-15 port
RG58A/U 50ohm coaxial
Boot ROM Not available
IMG IMG 1
+------------------------------------------------------------+

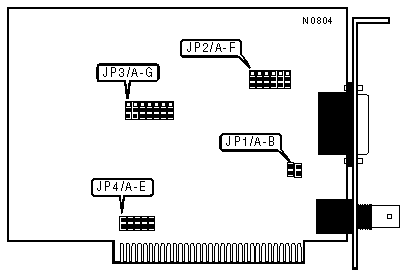

| THIN ETHERNET CABLE LENGTH - JP1 |
|------------------------------------------------------------|
| Length | Jumper A | Jumper B |
|-------------------------+-----------------+----------------|
| » | Standard 185 meters | Open | Closed |
|---+---------------------+-----------------+----------------|
| | Extended 300-meters | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE - JP2 |
|------------------------------------------------------------|
| Type | Jumpers A-F |
|------------------------------------+-----------------------|
| » | RG58A/U 50ohm coaxial | Pins 1 & 2 closed |
|---+--------------------------------+-----------------------|
| | AUI transceiver via DB-15 port | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS - JP3 |
|------------------------------------------------------------|
| Address | Jumper A | Jumper B | Jumper C |
|----------+----------------+----------------+---------------|
| » | 300h | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+------+----------------+----------------+---------------|
| | 320h | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+------+----------------+----------------+---------------|
| | 340h | Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+------+----------------+----------------+---------------|
| | 360h | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+------+----------------+----------------+---------------|
| | 380h | Pins 2 & 3 | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS - JP3 |
|------------------------------------------------------------|
| Address | Jumper A | Jumper B | Jumper C |
|----------+----------------+----------------+---------------|
| » | 3A0h | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed | closed |
|---+------+----------------+----------------+---------------|
| | 3C0h | Pins 2 & 3 | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed | closed |
|---+------+----------------+----------------+---------------|
| | 3E0h | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY ADDRESS - JP3 |
|------------------------------------------------------------|
| Address | Jumper D | Jumper E | Jumper F |
|------------+---------------+---------------+---------------|
| » | C4000h | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+--------+---------------+---------------+---------------|
| | C0000h | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+--------+---------------+---------------+---------------|
| | C8000h | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+--------+---------------+---------------+---------------|
| | CC000h | Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
| | | closed | closed | closed |
|---+--------+---------------+---------------+---------------|
| | D0000h | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed | closed |
|---+--------+---------------+---------------+---------------|
| | D4000h | Pins 2 & 3 | Pins 2 & 3 | Pins 1 & 2 |
| | | closed | closed | closed |
|---+--------+---------------+---------------+---------------|
| | D8000h | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed | closed |
|---+--------+---------------+---------------+---------------|
| | DC000h | Pins 2 & 3 | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY ADDRESS SIZE - JP3 |
|------------------------------------------------------------|
| Size | Jumper G |
|----------------------------+-------------------------------|
| » | 8KB | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | 16KB | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECT - JP4 |
|------------------------------------------------------------|
| IRQ | Jumper | Jumper | Jumper | Jumper | Jumper |
| | A | B | C | D | E |
|----------+---------+---------+---------+---------+---------|
| » | IRQ3 | Open | Closed | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | IRQ2 | Closed | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | IRQ4 | Open | Open | Closed | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | IRQ5 | Open | Open | Open | Closed | Open |
|---+------+---------+---------+---------+---------+---------|
| | IRQ7 | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
