# ACTIONTEC ELECTRONICS, INC.
ETHERNET PCMCIA CARD (UTP&BNC)
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus PCMCIA
Topology Linear Bus/Star
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
Boot ROM Not available

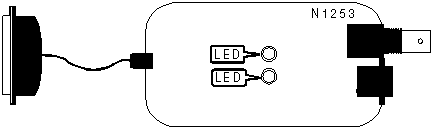

IMG IMG 1
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-------+--------+----------+--------------------------------|
| LED1 | Green | On | Data is being |
| | | | transmitted/received |
|-------+--------+----------+--------------------------------|
| LED1 | Green | Blinking | Network activity detected |
|-------+--------+----------+--------------------------------|
| LED1 | Green | Off | Data is not being |
| | | | transmitted/received |
|-------+--------+----------+--------------------------------|
| LED2 | Green | On | 10Base-T network connection is |
| | | | good |
|-------+--------+----------+--------------------------------|
| LED2 | Green | Off | 10Base-T network connection is |
| | | | broken |
|------------------------------------------------------------|
| Note: The exact location of LED1 & LED2 are unidentified. |
+------------------------------------------------------------+
