# ACCULAN CORPORATION
FE-1400TX
NIC Type Ethernet
Network Transfer Rate 10/100Mbps
Data Bus 32-bit PCI
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Not available

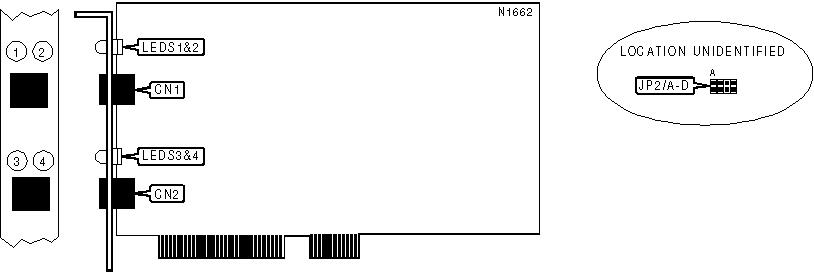

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| Unshielded twisted | CN1 | Unshielded twisted | CN2 |
| pair (100Base-TX) | | pair (10Base-T) | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP2/A | JP2/B | JP2/C | JP2/D |
|----------+------------+------------+-----------+-----------|
| A | Closed | Open | Open | Open |
|----------+------------+------------+-----------+-----------|
| B | Open | Closed | Open | Open |
|----------+------------+------------+-----------+-----------|
| C | Open | Open | Closed | Open |
|----------+------------+------------+-----------+-----------|
| D | Open | Open | Open | Closed |
|------------------------------------------------------------|
| Note: The location of JP2 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|------+----------+------------------------------------------|
| LED1 | Blinking | Data is being transmitted/ received on |
| | | 100Base-TX |
|------+----------+------------------------------------------|
| LED1 | Off | Data is not being transmitted/ received |
| | | on 100Base-TX |
|------+----------+------------------------------------------|
| LED2 | On | Network connection is good on 100Base-TX |
|------+----------+------------------------------------------|
| LED2 | Off | Network connection is broken on |
| | | 100Base-TX |
|------+----------+------------------------------------------|
| LED3 | Blinking | Data is being transmitted/ received on |
| | | 10Base-T |
|------+----------+------------------------------------------|
| LED3 | Off | Data is not being transmitted/ received |
| | | on 10Base-T |
|------+----------+------------------------------------------|
| LED4 | On | Network connection is good on 10Base-T |
|------+----------+------------------------------------------|
| LED4 | Off | Network connection is broken on 10Base-T |
+------------------------------------------------------------+
