# ACCULAN CORPORATION
EN-2900P2
NIC Type Ethernet
Network Transfer Rate 10Mbps
Data Bus 32-bit PCI
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
Boot ROM Available

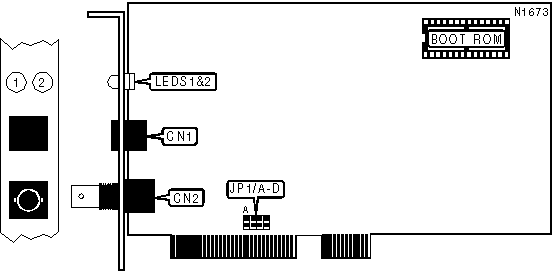

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------------+-------+----------------+-------|
| Unshielded twisted pair | CN1 | RG-58A/U 50ohm | CN2 |
| port | | coaxial port | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI INTERRUPT SELECTION |
|------------------------------------------------------------|
| Setting | JP1/A | JP1/B | JP1/C | JP1/D |
|------------+-----------+-----------+-----------+-----------|
| INTA | Closed | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| INTB | Open | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| INTC | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| INTD | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|-------+----------+-----------------------------------------|
| LED1 | On | Network connection is good |
|-------+----------+-----------------------------------------|
| LED1 | Off | Network connection is broken |
|-------+----------+-----------------------------------------|
| LED2 | Blinking | Data is being transmitted/received |
|-------+----------+-----------------------------------------|
| LED2 | Off | Data is not being transmitted/received |
+------------------------------------------------------------+
