# ACQUIRE COMPUTER SYSTEMS, INC.
ACS-101-25
Card Type Network Interface Card
NIC Type FDDI
Boot ROM Not available
Chip Set AMD
Network Transfer 100Mbps
Rate
Topology Peer-Peer
Wiring Type Fiber Optic cable, unshielded twisted pair
Data Bus 32-bit PCI

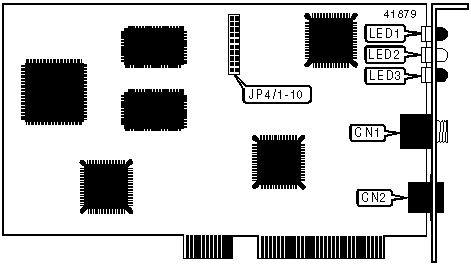

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| Fiber Optic connector | CN1 | Unshielded twisted | CN2 |
| | | pair | |
|-----------------------+-------+--------------------+-------|
| Unidentified | CN3 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+---------+---------+-------------------------------|
| LED1 | Green | On | Network connection is good |
|--------+---------+---------+-------------------------------|
| LED1 | Green | Off | Network connection is broken |
|--------+---------+---------+-------------------------------|
| LED2 | Yellow | On | Primary ring is functioning |
|--------+---------+---------+-------------------------------|
| LED2 | Yellow | Off | Secondary ring is functioning |
|--------+---------+---------+-------------------------------|
| LED3 | Red | On | Network connection is broken |
|--------+---------+---------+-------------------------------|
| LED3 | Red | Off | Network connection is good |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECT |
|------------------------------------------------------------|
| IRQ | JP4 | JP5 | JP6 | JP7 | JP8 | JP9 | JP10 |
|--------+-------+-------+-------+------+------+------+------|
| | IRQ3 | Open | Open | Open | Open | Open | Open |Closed|
|-+------+-------+-------+-------+------+------+------+------|
| | IRQ5 | Open | Open | Open | Open | Open |Closed| Open |
|-+------+-------+-------+-------+------+------+------+------|
|ยป| IRQ7 | Open | Open | Open | Open |Closed| Open | Open |
|-+------+-------+-------+-------+------+------+------+------|
| | IRQ9 | Open | Open | Open |Closed| Open | Open | Open |
|-+------+-------+-------+-------+------+------+------+------|
| |IRQ11 | Open | Open |Closed | Open | Open | Open | Open |
|-+------+-------+-------+-------+------+------+------+------|
| |IRQ12 | Open |Closed | Open | Open | Open | Open | Open |
|-+------+-------+-------+-------+------+------+------+------|
| |IRQ15 |Closed | Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP1 | JP2 | JP3 |
|-------------------------+-----------+-----------+----------|
| Fiber optic cable | Open | Closed | Open |
|-------------------------+-----------+-----------+----------|
| Unshielded twisted pair | Closed | Open | Closed |
+------------------------------------------------------------+
