# ADDTRON TECHNOLOGY CO., LTD.
P/N:EP210
Card Type Network Interface Card
NIC Type Ethernet
Maximum Onboard Memory Unidentified
Boot ROM Available
Network Transfer Rate 10Mbps
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
Data Bus PCMCIA
IMG IMG 1
+------------------------------------------------------------+

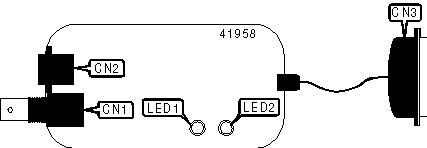

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------+--------+-----------------------+--------|
| BNC connector | CN1 | 15-pin flat connector | CN3 |
|------------------+--------+-----------------------+--------|
| RJ-45 connector | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| Note: Function of LEDs is unidentified. |
+------------------------------------------------------------+
