# ALLIED TELESYN, INC.
AT-2450AT
Card Type Network Interface Card
NIC Type Ethernet
Network Transfer Rate 10Mbps
Topology Linear Bus, Star
Wiring Type Shielded twisted pair
Unshielded twisted pair
AUI transceiver via DB-15 port
Data Bus 32-bit PCI
IMG IMG 1
+------------------------------------------------------------+

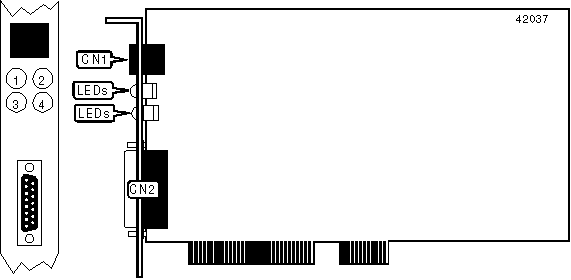

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------+-------+----------------------+-------|
| RJ-45, Twisted pair | CN1 | AUI transceiver via | CN2 |
| | | DB-15 port | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+--------+-----------------------------------|
| LED1 | Green | On | Data is being transmitted |
|------+--------+--------+-----------------------------------|
| LED2 | Green | Off | Data is not being transmitted |
|------+--------+--------+-----------------------------------|
| LED2 | Yellow | On | Data is being received |
|------+--------+--------+-----------------------------------|
| LED2 | Yellow | Off | Data is not being received |
|------+--------+--------+-----------------------------------|
| LED3 | Green | On | Link integrity is good |
|------+--------+--------+-----------------------------------|
| LED3 | Green | Off | Link interrity is broken |
|------+--------+--------+-----------------------------------|
| LED4 | Yellow | On | Collision detected on network |
|------+--------+--------+-----------------------------------|
| LED4 | Yellow | Off | No collision detected on network |
+------------------------------------------------------------+
