       # ALLIED TELESYN, INC.

          AT-2450FT

          Card Type             Network Interface Card
          NIC Type              Ethernet
          Network Transfer Rate 10Mbps
          Topology              Star
          Wiring Type           Shielded twisted pair

                                Unshielded twisted pair

                                Fiber optic cable
          Data Bus              32-bit PCI

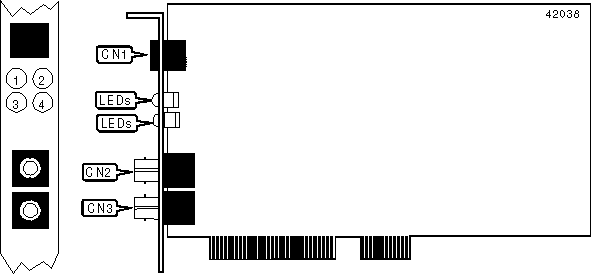

   IMG IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |       Function        | Label |      Function      | Label |
          |-----------------------+-------+--------------------+-------|
          | RJ-45, Twisted pair   |  CN1  | RG-62, Fiber optic |  CN3  |
          |                       |       | receive            |       |
          |-----------------------+-------+--------------------+-------|
          | RG-62, Fiber optic    |  CN2  |                    |       |
          | transmit              |       |                    |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          | LED  | Color  | Status |             Condition             |
          |------+--------+--------+-----------------------------------|
          | LED1 | Green  |   On   |     Data is being transmitted     |
          |------+--------+--------+-----------------------------------|
          | LED2 | Green  |  Off   |   Data is not being transmitted   |
          |------+--------+--------+-----------------------------------|
          | LED2 | Yellow |   On   |      Data is being received       |
          |------+--------+--------+-----------------------------------|
          | LED2 | Yellow |  Off   |    Data is not being received     |
          |------+--------+--------+-----------------------------------|
          | LED3 | Green  |   On   |      Link integrity is good       |
          |------+--------+--------+-----------------------------------|
          | LED3 | Green  |  Off   |     Link integrity is broken      |
          |------+--------+--------+-----------------------------------|
          | LED4 | Yellow |   On   |   Collision detected on network   |
          |------+--------+--------+-----------------------------------|
          | LED4 | Yellow |  Off   | No collision detected on network  |
          +------------------------------------------------------------+
