# ALLIED TELESYN, INC.
AT-440
Card Type Single Port Transceiver
NIC Type Ethernet
Network Transfer Rate 10Mbps/CSMA/CD
Topology Linear Bus
Wiring Type AUI transceiver via DB-15 port
Data Bus None

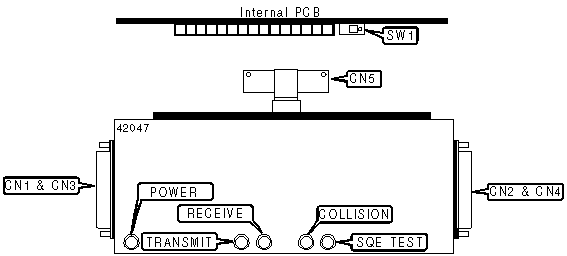

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| AUI transceiver via | CN1 | AUI transceiver via | CN4 |
| DB-15 port 1 | | DB-15 port 4 | |
|----------------------+-------+---------------------+-------|
| AUI transceiver via | CN2 | BNC-T connector | CN5 |
| DB-15 port 2 | | | |
|----------------------+-------+---------------------+-------|
| AUI transceiver via | CN3 | | |
| DB-15 port 3 | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| ยป | SQE/Heartbeat switch disabled | SW1 | 0 |
|---+------------------------------------+-------+-----------|
| | SQE/Heartbeat switch enabled | SW1 | 1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-----------+--------------+--------+------------------------|
| Power | Unidentified | On | Power is present |
|-----------+--------------+--------+------------------------|
| Power | Unidentified | Off | Power is absent |
|-----------+--------------+--------+------------------------|
| TRANSMIT | Unidentified | On | Data is being |
| | | | transmitted |
|-----------+--------------+--------+------------------------|
| TRAMSMIT | Unidentified | Off | Data is not being |
| | | | transmitted |
|-----------+--------------+--------+------------------------|
| RECEIVE | Unidentified | On | Data is being received |
|-----------+--------------+--------+------------------------|
| RECEIVE | Unidentified | Off | Data is not being |
| | | | received |
|-----------+--------------+--------+------------------------|
| COLLISION | Unidentified | On | Collision detected on |
| | | | network |
|-----------+--------------+--------+------------------------|
| COLLSION | Unidentified | Off | No collision detected |
| | | | on network |
|-----------+--------------+--------+------------------------|
| SQE TEST | Unidentified | On | SQE is enabled |
|-----------+--------------+--------+------------------------|
| SQE TEST | Unidentified | Off | SQE is disabled |
+------------------------------------------------------------+
