# ALLIED TELESYN, INC.
AT-470
Card Type Single Port Transceiver
NIC Type Ethernet
Network Transfer Rate 10Mbps/CSMA/CD
Topology Linear Bus
Wiring Type AUI transceiver via DB-15 port
Data Bus None
IMG IMG 1
Back
IMG IMG 2
IMG IMG 3
Front
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| AUI transceiver via | CN1 | AUI transceiver via | CN4 |
| DB-15 port 1 | | DB-15 port 4 | |
|----------------------+-------+---------------------+-------|
| AUI transceiver via | CN2 | Coaxial cable tap | CN5 |
| DB-15 port 2 | | assembly | |
|----------------------+-------+---------------------+-------|
| AUI transceiver via | CN3 | | |
| DB-15 port 3 | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+

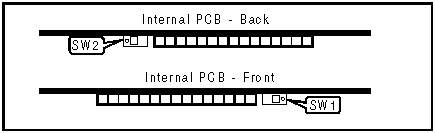

| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| » | SQE/Heartbeat switch disabled for | SW1 | 0 |
| | ports 1 & 2 | | |
|---+-------------------------------------+-------+----------|
| | SQE/Heartbeat switch enabled for | SW1 | 1 |
| | ports 1 & 2 | | |
|---+-------------------------------------+-------+----------|
| » | SQE/Heartbeat switch disabled for | SW2 | 0 |
| | ports 3 & 4 | | |
|---+-------------------------------------+-------+----------|
| | SQE/Heartbeat switch enabled for | SW2 | 1 |
| | ports 3 & 4 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) - (FRONT) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-----------+--------------+--------+------------------------|
| Power 1 | Unidentified | On | Power for port 1 is |
| | | | present |
|-----------+--------------+--------+------------------------|
| Power 1 | Unidentified | Off | Power for port 1 is |
| | | | absent |
|-----------+--------------+--------+------------------------|
| Power 2 | Unidentified | On | Power for port 2 is |
| | | | present |
|-----------+--------------+--------+------------------------|
| Power 2 | Unidentified | Off | Power for port 2 is |
| | | | absent |
|-----------+--------------+--------+------------------------|
| TRANSMIT | Unidentified | On | Data is being |
| | | | transmitted |
|-----------+--------------+--------+------------------------|
| TRAMSMIT | Unidentified | Off | Data is not being |
| | | | transmitted |
|-----------+--------------+--------+------------------------|
| RECEIVE | Unidentified | On | Data is being received |
|-----------+--------------+--------+------------------------|
| RECEIVE | Unidentified | Off | Data is not being |
| | | | received |
|-----------+--------------+--------+------------------------|
| SQE TEST | Unidentified | On | SQE is enabled |
|-----------+--------------+--------+------------------------|
| SQE TEST | Unidentified | Off | SQE is disabled |
|-----------+--------------+--------+------------------------|
| COLLISION | Unidentified | On | Collision detected on |
| | | | network |
|-----------+--------------+--------+------------------------|
| COLLSION | Unidentified | Off | No collision detected |
| | | | on network |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) - (BACK) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-----------+--------------+--------+------------------------|
| Power 3 | Unidentified | On | Power for port 3 is |
| | | | present |
|-----------+--------------+--------+------------------------|
| Power 3 | Unidentified | Off | Power for port 3 is |
| | | | absent |
|-----------+--------------+--------+------------------------|
| Power 4 | Unidentified | On | Power for port 4 is |
| | | | present |
|-----------+--------------+--------+------------------------|
| Power 4 | Unidentified | Off | Power for port 4 is |
| | | | absent |
|-----------+--------------+--------+------------------------|
| TRANSMIT | Unidentified | On | Data is being |
| | | | transmitted |
|-----------+--------------+--------+------------------------|
| TRAMSMIT | Unidentified | Off | Data is not being |
| | | | transmitted |
|-----------+--------------+--------+------------------------|
| RECEIVE | Unidentified | On | Data is being received |
|-----------+--------------+--------+------------------------|
| RECEIVE | Unidentified | Off | Data is not being |
| | | | received |
|-----------+--------------+--------+------------------------|
| SQE TEST | Unidentified | On | SQE is enabled |
|-----------+--------------+--------+------------------------|
| SQE TEST | Unidentified | Off | SQE is disabled |
|-----------+--------------+--------+------------------------|
| COLLISION | Unidentified | On | Collision detected on |
| | | | network |
|-----------+--------------+--------+------------------------|
| COLLSION | Unidentified | Off | No collision detected |
| | | | on network |
+------------------------------------------------------------+
