# ACCTON TCHNOLOGY CORPORATION
ETHERPAIR-98X (EN1668T)
Card Type Network Interface Card
NIC Type Ethernet
Maximum Onboard Memory 16KB
Boot ROM Unidentified
Network Transfer Rate 10Mbps
Topology Star
Wiring Type Unshielded twisted pair
Data Bus 16-bit ISA

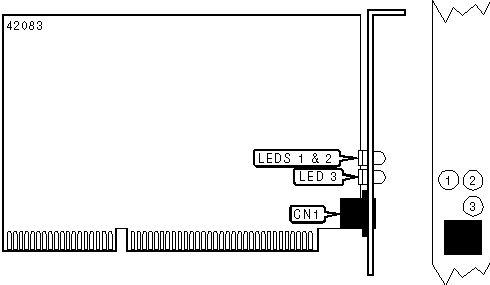

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| RJ-45 connector | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+-------+----------+----------------------------------|
| LED1 | Green | On | Data is being transmitted |
|------+-------+----------+----------------------------------|
| LED1 | Green | Blinking | Light or intermittent network |
| | | | transmission |
|------+-------+----------+----------------------------------|
| LED1 | Green | Off | Data is not being transmitted |
|------+-------+----------+----------------------------------|
| LED2 | Green | On | Data is being received |
|------+-------+----------+----------------------------------|
| LED2 | Green | Blinking | Light or intermittent network |
| | | | reception |
|------+-------+----------+----------------------------------|
| LED2 | Green | Off | Data is not being received |
|------+-------+----------+----------------------------------|
| LED3 | Green | On | UTP link is good |
|------+-------+----------+----------------------------------|
| LED3 | Green | Off | UTP link is broken |
+------------------------------------------------------------+
