       # ALLIED TELESYN, INC.

          AT-MX40F/SM

          Device Type            Transceiver
          NIC Type               Ethernet
          Maximum Onboard Memory Unidentified
          Boot ROM               Not available
          Network Transfer Rate  10Mbps
          Topology               Star
          Wiring Type            Fiber Optic cable - SMA
          Data Bus               External

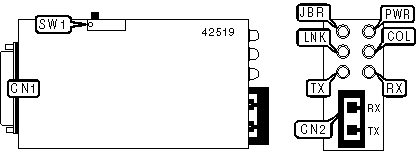

   IMG IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |      Function       | Label |       Function       | Label |
          |---------------------+-------+----------------------+-------|
          | AUI transceiver via |  CN1  | Fiber optic          |  CN2  |
          | DB-15               |       | connector (SMA)      |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |                Function                 | Label | Position |
          |-----------------------------------------+-------+----------|
          | SQE test function enabled               |  SW1  |    On    |
          |-----------------------------------------+-------+----------|
          | SQE test function disabled              |  SW1  |   Off    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DIAGNOSTIC LED(S)                      |
          |------------------------------------------------------------|
          | LED  | Color  | Status |             Condition             |
          |------+--------+--------+-----------------------------------|
          |  TX  | Green  |   On   |     Data is being transmitted     |
          |------+--------+--------+-----------------------------------|
          |  TX  | Green  |  Off   |   Data is not being transmitted   |
          |------+--------+--------+-----------------------------------|
          |  RX  | Green  |   On   |      Data is being received       |
          |------+--------+--------+-----------------------------------|
          |  RX  | Green  |  Off   |    Data is not being received     |
          |------+--------+--------+-----------------------------------|
          | COL  | Yellow |   On   |   Collision detected on network   |
          |------+--------+--------+-----------------------------------|
          | COL  | Yellow |  Off   | No collision detected on network  |
          |------+--------+--------+-----------------------------------|
          | LNK  | Green  |   On   |    Network connection is good     |
          |------+--------+--------+-----------------------------------|
          | LNK  | Green  |  Off   |   Network connection is broken    |
          |------+--------+--------+-----------------------------------|
          | JAB  |  Red   |   On   |     Jabber timer has expired      |
          |------+--------+--------+-----------------------------------|
          | JAB  |  Red   |  Off   |   Jabber timer has not expired    |
          |------+--------+--------+-----------------------------------|
          | PWR  | Green  |   On   |            Power is on            |
          |------+--------+--------+-----------------------------------|
          | PWR  | Green  |  Off   |           Power is off            |
          +------------------------------------------------------------+
