# D-LINK
DE-200 for PC AT
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus
Wiring Type RG--58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

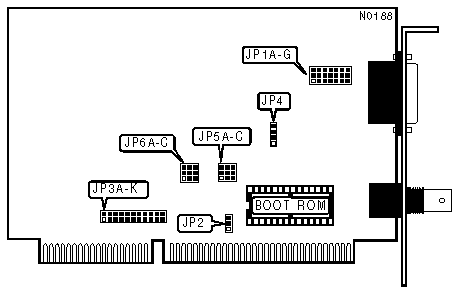

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP2 |
|----------------------------+-------------------------------|
| » | Disabled | Pins 1 & 2 Closed |
|---+------------------------+-------------------------------|
| | Enabled | Pins 2 & 3 Closed |
+------------------------------------------------------------+
+--------------------------------------------------------------------------------+
| INTERRUPT REQUEST |
|--------------------------------------------------------------------------------|
|IRQ| JP3a | JP3B | JP3C | JP3D | JP3E | JP3F | JP3G | JP3H | JP3I | JP3J | JP3K |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 3 |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 4 | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 5 | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 6 | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 7 | Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 9 | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|10 | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|11 | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|12 | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|14 | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|15 | Open | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
+--------------------------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP6A | JP6B | JP6C |
|----------+----------------+----------------+---------------|
| | 200h | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| | | Closed | Closed | Closed |
|---+------+----------------+----------------+---------------|
| | 220h | Pins 2 & 3 | Pins 1 & 2 | Pins 1 & 2 |
| | | Closed | Closed | Closed |
|---+------+----------------+----------------+---------------|
| | 240h | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| | | Closed | Closed | Closed |
|---+------+----------------+----------------+---------------|
| | 260h | Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
| | | Closed | Closed | Closed |
|---+------+----------------+----------------+---------------|
| » | 300h | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| | | Closed | Closed | Closed |
|---+------+----------------+----------------+---------------|
| | 320h | Pins 2 & 3 | Pins 2 & 3 | Pins 1 & 2 |
| | | Closed | Closed | Closed |
|---+------+----------------+----------------+---------------|
| | 340h | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| | | Closed | Closed | Closed |
|---+------+----------------+----------------+---------------|
| | 360h | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| | | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CHIP SET |
|------------------------------------------------------------|
| Type | JP4 |
|---------------------------------+--------------------------|
| » | Standard | Pins 1 & 2 Closed |
|---------+-----------------------+--------------------------|
| | Non-standard 1 | Pins 2 & 3 Closed |
|---------+-----------------------+--------------------------|
| | Non-standard 2 | Pins 3 & 4 closed |
|------------------------------------------------------------|
| Note:Non-standard PC AT systems and early versions of |
| Chips & Technologies chipsets do not use timing |
| compatible with the IBM AT bus for the I/O CHRDY signal. |
| If the NIC does not work with the standard setting, try |
| one of the two non-standard settings. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP1A-G |
|------------------------------------+-----------------------|
| » | RG-58A/U 50ohm coaxial | Pins 2 & 3 Closed |
|---+--------------------------------+-----------------------|
| | AUI transceiver via DB-15 port | Pins 1 & 2 Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP5A | JP5B | JP5C |
|------------+---------------+---------------+---------------|
| | C8000h | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| | | Closed | Closed | Closed |
|---+--------+---------------+---------------+---------------|
| | CC000h | Pins 2 & 3 | Pins 2 & 3 | Pins 1 & 2 |
| | | Closed | Closed | Closed |
|---+--------+---------------+---------------+---------------|
| » | D0000h | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| | | Closed | Closed | Closed |
|---+--------+---------------+---------------+---------------|
| | D4000h | Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
| | | Closed | Closed | Closed |
|---+--------+---------------+---------------+---------------|
| | D8000h | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| | | Closed | Closed | Closed |
|---+--------+---------------+---------------+---------------|
| | DC000h | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| | | Closed | Closed | Closed |
+------------------------------------------------------------+
