# D-LINK
DT-100 for PC/XT/AT
NIC Type Token-Ring
Transfer Rate 4/16Mbps
Data Bus 8-bit ISA
Topology Ring
Wiring Type MAU via DB-9 port
Boot ROM Available

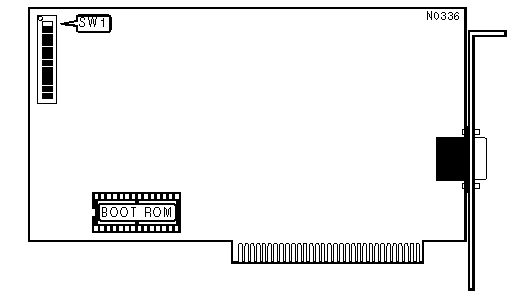

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|---------+--------+--------+--------+-------+-------+-------|
| C0000h | Off | On | On | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| C2000h | Off | On | On | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| C4000h | Off | On | On | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| C6000h | Off | On | On | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| C8000h | Off | On | On | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| CA000h | Off | On | On | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| CC000h | Off | On | On | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| CE000h | Off | On | On | Off | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| D0000h | Off | On | Off | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| D2000h | Off | On | Off | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| D4000h | Off | On | Off | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| D6000h | Off | On | Off | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| D8000h | Off | On | Off | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| DA000h | Off | On | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| DC000h | Off | On | Off | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| DE000h | Off | On | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | SW1/7 | SW1/8 |
|--------------------+-------------------+-------------------|
| | 2 | On | On |
|---+----------------+-------------------+-------------------|
| » | 3 | On | Off |
|---+----------------+-------------------+-------------------|
| | 7 | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PRIMARY/SECONDARY CARD SELECT |
|------------------------------------------------------------|
| Setting | SW1/9 |
|----------------------------------------+-------------------|
| » | Primary | Off |
|---------------+------------------------+-------------------|
| | Secondary | On |
|------------------------------------------------------------|
| Note:If two NICs are installed in the system, one must be |
| set to primary, and the other to secondary. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SHARED MEMORY SIZE |
|------------------------------------------------------------|
| Size | SW1/10 | SW1/11 |
|-------------------------+-----------------+----------------|
| | 8KB | On | On |
|----------+--------------+-----------------+----------------|
| » | 16KB | Off | On |
|----------+--------------+-----------------+----------------|
| | 32KB | On | Off |
|----------+--------------+-----------------+----------------|
| | 64KB | Off | Off |
|------------------------------------------------------------|
| Note:Shared memory is the page size used when copying the |
| NIC's ROM to system memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NETWORK SPEED |
|------------------------------------------------------------|
| Speed | SW1/12 |
|------------------------------+-----------------------------|
| 16Mbps | Off |
|------------------------------+-----------------------------|
| 4Mbps | On |
|------------------------------------------------------------|
| Note:All NICs on the network must be set to the same |
| speed. |
+------------------------------------------------------------+
