# DANPEX CORPORATION
EN-9200P3
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 32-bit EISA
Topology Linear Bus/Star
Wiring Type Unshielded twisted pair
AUI Transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Boot ROM Available
IMG IMG 1
IMG IMG 2
+------------------------------------------------------------+

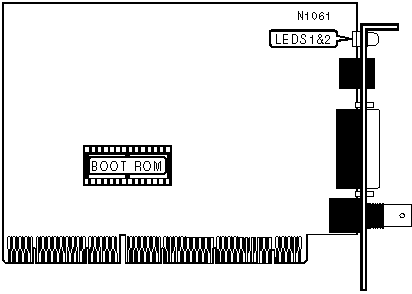

| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|--------------+----------------+----------------------------|
| LED1 | On | Link status is good |
|--------------+----------------+----------------------------|
| LED1 | Off | Link status is not good |
|--------------+----------------+----------------------------|
| LED2 | On | Data is being received |
|--------------+----------------+----------------------------|
| LED2 | Off | Data is not being received |
+------------------------------------------------------------+
