# DANPEX CORPORATION
FE-1400TX
NIC Type Ethernet
Transfer Rate 10/100Mbps
Data Bus PCI
Topology Star
Wiring Type Unshielded twisted pair, shielded twisted pair
Boot ROM Not available

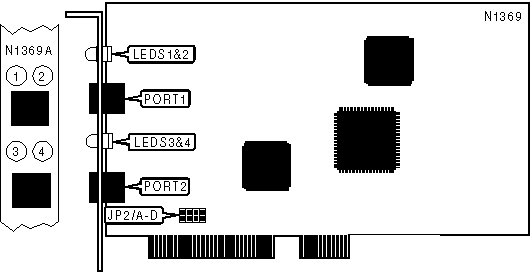

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| 100Base-T port | PORT 1 | 10Base-T port | PORT 2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP2/A | JP2/B | JP2/C | JP2/D |
|-----------+------------+-----------+-----------+-----------|
| ยป | A | Closed | Open | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | B | Open | Closed | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | C | Open | Open | Closed | Open |
|---+-------+------------+-----------+-----------+-----------|
| | D | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|------+--------+--------------------------------------------|
| LED1 | On | Data is being transmitted/received at |
| | | 100Mbps |
|------+--------+--------------------------------------------|
| LED1 | Off | Data is not being transmitted/received at |
| | | 100Mbps |
|------+--------+--------------------------------------------|
| LED2 | On | 100Base-T network connection is good |
|------+--------+--------------------------------------------|
| LED2 | Off | 100Base-T network connection is broken |
|------+--------+--------------------------------------------|
| LED3 | On | Data is being transmitted/received at |
| | | 10Mbps |
|------+--------+--------------------------------------------|
| LED3 | Off | Data is not being transmitted/received at |
| | | 10Mbps |
|------+--------+--------------------------------------------|
| LED4 | On | 10Base-T network connection is good |
|------+--------+--------------------------------------------|
| LED4 | Off | 10Base-T network connection is broken |
+------------------------------------------------------------+
