# CISCO SYSTEMS, INC.
FDDI SINGLE ATTACHMENT SBUS ADAPTER
Card Type Network Interface Card
NIC Type FDDI
Maximum Onboard Memory Unidentified
Boot ROM Unidentified
Network Transfer Rate Unidentified
Topology Star
Wiring Type Fiber optic cable
Data Bus SBus

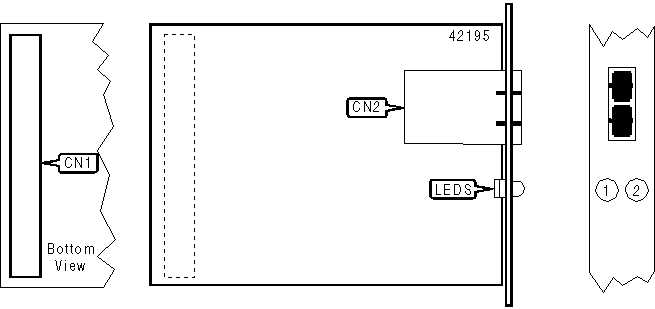

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| SBus interface | CN1 | Fiber optic | CN2 |
| connector | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------------+--------+-----------------------------|
| LED1 | Unidentified | On | Internal diagnostics passed |
|------+--------------+--------+-----------------------------|
| LED1 | Unidentified | Off | Internal diagnostics failed |
|------+--------------+--------+-----------------------------|
| LED2 | Unidentified | On | Network connection is good |
|------+--------------+--------+-----------------------------|
| LED2 | Unidentified | Off | Network connection is |
| | | | broken |
+------------------------------------------------------------+
