# EAGLE TECHNOLOGY
NE1000 (ASSEMBLY #950-054401)
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear Bus
Wiring Type RG--58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

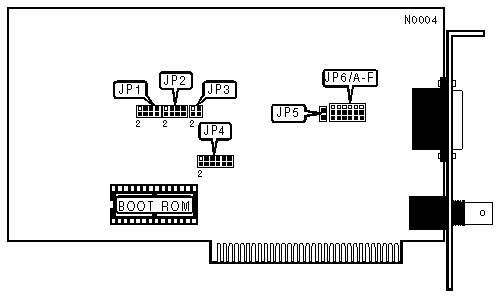

IMG IMG 1
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP1 |
|----------------------------+-------------------------------|
| | 2 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| » | 3 | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | 4 | Pins 5 & 6 closed |
|---+------------------------+-------------------------------|
| | 5 | Pins 7 & 8 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL |
|------------------------------------------------------------|
| Channel | JP2 |
|----------------------------+-------------------------------|
| » | Disabled | Open |
|---+------------------------+-------------------------------|
| | DMA1 | Pins 1 & 2, 5 & 6 closed |
|---+------------------------+-------------------------------|
| | DMA3 | Pins 3 & 4, 7 & 8 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP3 |
|----------------------------+-------------------------------|
| » | 300h | Pins 1 & 2, 3 & 4 closed |
|---+------------------------+-------------------------------|
| | 320h | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | 340h | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | 360h | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP5 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP4 | JP4 | JP5 | JP4 | JP4 |
| | pins 1 | pins 3 | pins 5 | pins 7 | pins 9 |
| | & 2 | & 4 | & 6 | & 8 | & 10 |
|------------+---------+---------+---------+--------+--------|
| | C0000h | Closed | Closed | Closed | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | C2000h | Open | Closed | Closed | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | C4000h | Closed | Open | Closed | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | C6000h | Open | Open | Closed | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| » | C8000h | Closed | Closed | Open | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | CA000h | Open | Closed | Open | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | CC000h | Closed | Open | Open | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | CE000h | Open | Open | Open | Closed | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | D0000h | Closed | Closed | Closed | Open | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | D2000h | Open | Closed | Closed | Open | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | D4000h | Closed | Open | Closed | Open | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | D6000h | Open | Open | Closed | Open | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | D8000h | Closed | Closed | Open | Open | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | DA000h | Open | Closed | Open | Open | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | DC000h | Closed | Open | Open | Open | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | DE000h | Open | Open | Open | Open | Closed |
|---+--------+---------+---------+---------+--------+--------|
| | E0000h | Closed | Closed | Closed | Closed | Open |
|---+--------+---------+---------+---------+--------+--------|
| | E2000h | Open | Closed | Closed | Closed | Open |
|---+--------+---------+---------+---------+--------+--------|
| | E4000h | Closed | Open | Closed | Closed | Open |
|---+--------+---------+---------+---------+--------+--------|
| | E6000h | Open | Open | Closed | Closed | Open |
|---+--------+---------+---------+---------+--------+--------|
| | E8000h | Closed | Closed | Open | Closed | Open |
|---+--------+---------+---------+---------+--------+--------|
| | EA000h | Open | Closed | Open | Closed | Open |
|---+--------+---------+---------+---------+--------+--------|
| | EC000h | Closed | Open | Open | Closed | Open |
|---+--------+---------+---------+---------+--------+--------|
| | EE000h | Open | Open | Open | Closed | Open |
|---+--------+---------+---------+---------+--------+--------|
| | F0000h | Closed | Closed | Closed | Open | Open |
|---+--------+---------+---------+---------+--------+--------|
| | F2000h | Open | Closed | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP6/A-F |
|------------------------------------+-----------------------|
| » | RG--58A/U 50ohm coaxial | Pins 2 & 3 Closed |
|---+--------------------------------+-----------------------|
| | AUI transceiver via DB-15 port | Pins 1 & 2 Closed |
+------------------------------------------------------------+
