# GATEWAY COMMUNICATIONS, INC.
G/EtherNet 8 Adapter (FUJITSU CHIPSET)
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear Bus
Wiring Type RG-58A/U 50ohm coaxial
Boot ROM Available

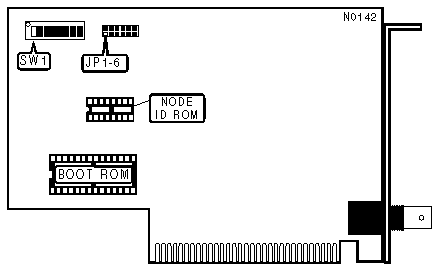

IMG IMG 1
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP1 | JP2 | JP3 | JP4 | JP5 | JP6 |
|------+--------+--------+--------+--------+--------+--------|
| | 2 | Closed | Open | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 3 | Open | Closed | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 4 | Open | Open | Closed | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
|»| 5 | Open | Open | Open | Closed | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 6 | Open | Open | Open | Open | Closed | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 7 | Open | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 |
|-------------------+-------------+-------------+------------|
| | 260-27F | On | On | On |
|---+---------------+-------------+-------------+------------|
| | 280-29F | Off | On | On |
|---+---------------+-------------+-------------+------------|
| » | 2A0-2BF | On | Off | On |
|---+---------------+-------------+-------------+------------|
| | 2E0-2FF | Off | Off | On |
|---+---------------+-------------+-------------+------------|
| | 300-31F | On | On | Off |
|---+---------------+-------------+-------------+------------|
| | 320-33F | Off | On | Off |
|---+---------------+-------------+-------------+------------|
| | 380-39F | On | Off | Off |
|---+---------------+-------------+-------------+------------|
| | 3E0-3FF | Off | Off | Off |
+------------------------------------------------------------+
.
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| PROM Address | SW1/4 | SW1/5 | SW1/6 |
|---------------+--------------+--------------+--------------|
| C4000-C7FFF | On | On | On |
|---------------+--------------+--------------+--------------|
| C8000-CBFFF | Off | On | On |
|---------------+--------------+--------------+--------------|
| CC000-CFFFF | On | Off | On |
|---------------+--------------+--------------+--------------|
| D0000-D3000 | Off | Off | On |
|---------------+--------------+--------------+--------------|
| D4000-D7000 | On | On | Off |
|---------------+--------------+--------------+--------------|
| D8000-DBFFF | Off | On | Off |
|---------------+--------------+--------------+--------------|
| DC000-DFFFF | On | Off | Off |
|---------------+--------------+--------------+--------------|
| Disabledd | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WAIT STATE |
|------------------------------------------------------------|
| Setting | SW1/7 |
|-----------------------------------+------------------------|
| » | Zero wait states disabled | Off |
|---+-------------------------------+------------------------|
| | Zero wait states enabled | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS NOTES |
|------------------------------------------------------------|
| Different drivers must be used for the National & the |
| Fujitsu chipset cards, & are not interchangeable. Fujitsu |
| adapters may be used for either 8 or 16 bit Fujitsu cards. |
| While the National chipset cards require a different |
| driver for an 8 or 16 bit card. |
+------------------------------------------------------------+
