# EAGLE TECHNOLOGY
NE1500T
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Available

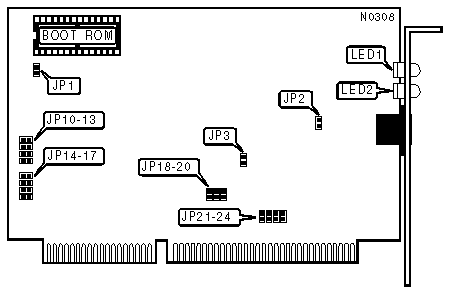

IMG IMG 1
+------------------------------------------------------------+
| WAIT STATE |
|------------------------------------------------------------|
| Setting | JP1 |
|-----------------------------------+------------------------|
| » | 0 wait states enabled | Open |
|---+-------------------------------+------------------------|
| | 1 wait state enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LOOPBACK TEST |
|------------------------------------------------------------|
| Setting | JP2 |
|---------------------------------+--------------------------|
| » | Disabled | Closed |
|---+-----------------------------+--------------------------|
| | Enabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY TEST |
|------------------------------------------------------------|
| Setting | JP3 |
|---------------------------------+--------------------------|
| » | Enabled | Open |
|---+-----------------------------+--------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+---------------------------------------------------------------+
| DMA CHANNEL |
|---------------------------------------------------------------|
|Channel| JP10 | JP11 | JP12 | JP13 | JP14 | JP15 | JP16 | JP17 |
|-------+------+------+------+------+------+------+------+------|
|» |DMA5| Open |Closed| Open | Open | Open |Closed| Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |DMA3|Closed| Open | Open | Open |Closed| Open | Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |DMA6| Open | Open |Closed| Open | Open | Open |Closed| Open |
|--+----+------+------+------+------+------+------+------+------|
| |DMA7| Open | Open | Open |Closed| Open | Open | Open |Closed|
+---------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP18 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O AND BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | Boot ROM | JP19 | JP20 |
|----------------+---------------+-------------+-------------|
| » | 300h | C8000h | Closed | Closed |
|---+------------+---------------+-------------+-------------|
| | 320h | CC000h | Closed | Open |
|---+------------+---------------+-------------+-------------|
| | 340h | D0000h | Open | Closed |
|---+------------+---------------+-------------+-------------|
| | 360h | D4000h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP21 | JP22 | JP23 | JP24 |
|------------+-----------+-----------+-----------+-----------|
| » | 3 | Open | Open | Closed | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 2/9 | Open | Open | Open | Closed |
|---+--------+-----------+-----------+-----------+-----------|
| | 4 | Open | Closed | Open | Open |
|---+--------+-----------+-----------+-----------+-----------|
| | 5 | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Status | Condition |
|-------+--------+-------------------------------------------|
| LED1 | On | Twisted pair network connection is good |
|-------+--------+-------------------------------------------|
| LED1 | Off | Twisted pair network connection is broken |
|-------+--------+-------------------------------------------|
| LED2 | On | Normal operation |
|-------+--------+-------------------------------------------|
| LED2 | Off | Twisted pair receive wires are reversed |
+------------------------------------------------------------+
