# EDIMAX COMPUTER COMPANY
EN-7008 (Version 1.0)
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Star
Linear Bus
Wiring Type RG-58A/U 50ohm coaxial
Unshielded twisted pair
AUI transceiver via DB-15 port
Boot ROM Available

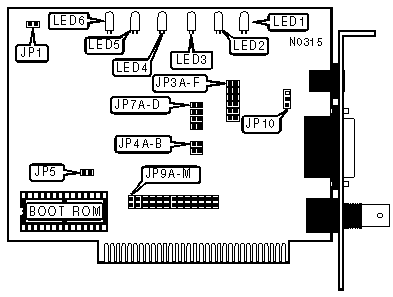

IMG IMG 1
+------------------------------------------------------------+
| CONNECTORS |
|------------------------------------------------------------|
| Setting | Jumper |
|-------------------------------+----------------------------|
| External power LED | JP1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP3A-JP3F | JP4A & | JP10 |
| | | JP4B | |
|-------------------------+-----------+---------+------------|
| » | RG-58A/U 50ohm | Open | Closed | Pins 2 & 3 |
| | coaxial | | | closed |
|---+---------------------+-----------+---------+------------|
| | Unshielded twisted | Closed | Open | Pins 2 & 3 |
| | pair | | | closed |
|---+---------------------+-----------+---------+------------|
| | AUI transceiver via | Open | Open | Pins 1 & 2 |
| | DB-15 port | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP7A | JP7B | JP7C | JP7D |
|---------------+-----------+----------+----------+----------|
| | C0000h | Closed | Closed | Closed | Closed |
|---+-----------+-----------+----------+----------+----------|
| | C4000h | Closed | Closed | Closed | Open |
|---+-----------+-----------+----------+----------+----------|
| » | C8000h | Closed | Closed | Open | Closed |
|---+-----------+-----------+----------+----------+----------|
| | CC000h | Closed | Closed | Open | Open |
|---+-----------+-----------+----------+----------+----------|
| | D0000h | Closed | Open | Closed | Closed |
|---+-----------+-----------+----------+----------+----------|
| | D4000h | Closed | Open | Closed | Open |
|---+-----------+-----------+----------+----------+----------|
| | D8000h | Closed | Open | Open | Closed |
|---+-----------+-----------+----------+----------+----------|
| | DC000h | Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP5 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP9A | JP9B | JP9C |
|----------------+--------------+--------------+-------------|
| » | 300h | Closed | Closed | Closed |
|---+------------+--------------+--------------+-------------|
| | 320h | Closed | Closed | Open |
|---+------------+--------------+--------------+-------------|
| | 340h | Closed | Open | Closed |
|---+------------+--------------+--------------+-------------|
| | 360h | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SETTINGS |
|------------------------------------------------------------|
| IRQ | JP7D | JP7E | JP7F | JP7G | JP7H | JP7I |
|------+--------+--------+--------+--------+--------+--------|
| 2 | Closed | Open | Open | Open | Open | Open |
|------+--------+--------+--------+--------+--------+--------|
| 3 | Open | Closed | Open | Open | Open | Open |
|------+--------+--------+--------+--------+--------+--------|
| 4 | Open | Open | Closed | Open | Open | Open |
|------+--------+--------+--------+--------+--------+--------|
| 5 | Open | Open | Open | Closed | Open | Open |
|------+--------+--------+--------+--------+--------+--------|
| 6 | Open | Open | Open | Open | Closed | Open |
|------+--------+--------+--------+--------+--------+--------|
| 7 | Open | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+--------+-----------------------------------|
| LED1 | Red | On | Card is transmitting for an |
| | | | extended amount of time |
|------+--------+--------+-----------------------------------|
| LED1 | Red | Off | Normal operation |
|------+--------+--------+-----------------------------------|
| LED2 | Green | On | Data is being transmitted |
|------+--------+--------+-----------------------------------|
| LED2 | Green | Off | Data is not being transmitted |
|------+--------+--------+-----------------------------------|
| LED3 | Green | On | Data is being received |
|------+--------+--------+-----------------------------------|
| LED3 | Green | Off | Data is not being received |
|------+--------+--------+-----------------------------------|
| LED4 | Red | On | A collision is detected on the |
| | | | network |
|------+--------+--------+-----------------------------------|
| LED4 | Red | Off | Normal operation |
|------+--------+--------+-----------------------------------|
| LED5 | Yellow | On | A reversed polarity twisted pair |
| | | | is detected |
|------+--------+--------+-----------------------------------|
| LED5 | Yellow | Off | Normal operation |
|------+--------+--------+-----------------------------------|
| LED6 | Green | On | Network connection is good |
|------+--------+--------+-----------------------------------|
| LED6 | Green | Off | Network connection is broken |
+------------------------------------------------------------+
