# EXTENSION TECHNOLOGY CORPORATION
Model E-101
NIC Type ISDN
Transfer Rate 64/128KB
Data Bus 8/16-bit ISA
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Not available

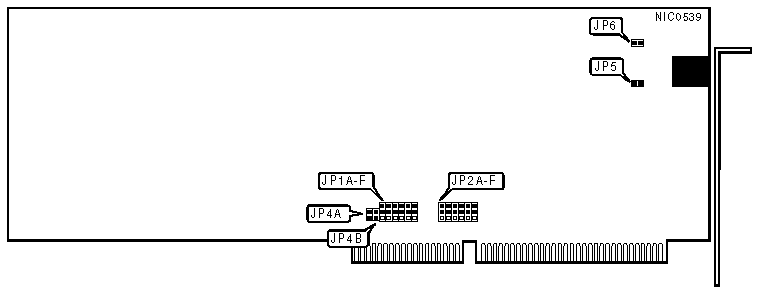

IMG IMG 1
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP2A | JP2B | JP2C | JP2D | JP2E |
|---------+----------+---------+---------+---------+---------|
| | 2/9 | Pins 2 & | Open | Open | Open | Open |
| | | 3 closed | | | | |
|---+-----+----------+---------+---------+---------+---------|
| | 3 | Pins 1 & | Open | Open | Open | Open |
| | | 2 closed | | | | |
|---+-----+----------+---------+---------+---------+---------|
| | 4 | Open | Pins 1 | Open | Open | Open |
| | | | & 2 | | | |
| | | | closed | | | |
|---+-----+----------+---------+---------+---------+---------|
| | 5 | Open | Open | Pins 1 | Open | Open |
| | | | | & 2 | | |
| | | | | closed | | |
|---+-----+----------+---------+---------+---------+---------|
| | 6 | Open | Open | Open | Pins 1 | Open |
| | | | | | & 2 | |
| | | | | | closed | |
|---+-----+----------+---------+---------+---------+---------|
| | 7 | Open | Open | Open | Open | Pins 1 |
| | | | | | | & 2 |
| | | | | | | closed |
|---+-----+----------+---------+---------+---------+---------|
| ยป | 10 | Open | Pins 2 | Open | Open | Open |
| | | | & 3 | | | |
| | | | closed | | | |
|---+-----+----------+---------+---------+---------+---------|
| | 11 | Open | Open | Pins 2 | Open | Open |
| | | | | & 3 | | |
| | | | | closed | | |
|---+-----+----------+---------+---------+---------+---------|
| | 12 | Open | Open | Open | Pins 2 | Open |
| | | | | | & 3 | |
| | | | | | closed | |
|---+-----+----------+---------+---------+---------+---------|
| | 15 | Open | Open | Open | Open | Pins 2 |
| | | | | | | & 3 |
| | | | | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP2L | JP2M |
|--------------------+-------------------+-------------------|
| 388h | Open | Open |
|--------------------+-------------------+-------------------|
| 390h | Closed | Open |
|--------------------+-------------------+-------------------|
| 398h | Open | Closed |
|--------------------+-------------------+-------------------|
| 3A0h | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | Setting |
|-------------------------------+----------------------------|
| JP1A - JP1F | Open |
|-------------------------------+----------------------------|
| JP5 | Closed |
|-------------------------------+----------------------------|
| JP6 | Closed |
+------------------------------------------------------------+
