# EXOS
105-10T
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear bus
Wiring Type Unshielded twisted pair
AUI transceiver via DB-15
Boot ROM Available

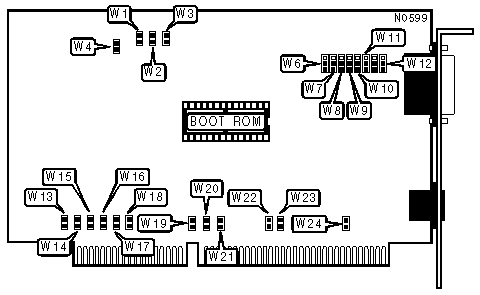

IMG IMG 1
+------------------------------------------------------------+
| I/O /BOOT ROM ADDRESS |
|------------------------------------------------------------|
| I/O Address | Boot ROM | W1 | W2 | W3 |
|---------------+--------------+---------+---------+---------|
| ยป | 300h | None | Open | Closed | Closed |
|-----+---------+--------------+---------+---------+---------|
| | 300h | C8000-CBFFFh | Closed | Closed | Closed |
|-----+---------+--------------+---------+---------+---------|
| | 320h | None | Open | Closed | Open |
|-----+---------+--------------+---------+---------+---------|
| | 320h | CC000-CFFFFh | Closed | Closed | Open |
|-----+---------+--------------+---------+---------+---------|
| | 340h | None | Open | Open | Closed |
|-----+---------+--------------+---------+---------+---------|
| | 340h | D0000-D3FFFh | Closed | Open | Closed |
|-----+---------+--------------+---------+---------+---------|
| | 360h | None | Open | Open | Open |
|-----+---------+--------------+---------+---------+---------|
| | 360h | D4000-D7FFFh | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WAIT STATE CONFIGURATION |
|------------------------------------------------------------|
| Wait State(s) | W4 |
|-------------------------------+----------------------------|
| 1 wait state | Open |
|-------------------------------+----------------------------|
| 0 wait states | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | W6-W12 |
|--------------------------------+---------------------------|
| Unshielded twisted pair | Pins 2 & 3 closed |
|--------------------------------+---------------------------|
| AUI transceiver via DB-15 port | Pins 1 & 2 closed |
+------------------------------------------------------------+
+---------------------------------------------------------------+
| DMA CHANNEL |
|---------------------------------------------------------------|
|Channel| W13 | W14 | W15 | W16 | W17 | W18 | W22 | W23 |
|-------+------+------+------+------+------+------+------+------|
| DMA3 | Open | Open | Open | Open | Open | Open |Closed|Closed|
|-------+------+------+------+------+------+------+------+------|
| DMA5 | Open | Open | Open | Open |Closed|Closed| Open | Open |
|-------+------+------+------+------+------+------+------+------|
| DMA6 | Open | Open |Closed|Closed| Open | Open | Open | Open |
|-------+------+------+------+------+------+------+------+------|
| DMA7 |Closed|Closed| Open | Open | Open | Open | Open | Open |
+---------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SETTINGS |
|------------------------------------------------------------|
| IRQ | W19 | W20 | W21 | W24 |
|----------+------------+------------+-----------+-----------|
| None | Open | Open | Open | Open |
|----------+------------+------------+-----------+-----------|
| 2/9 | Open | Open | Open | Closed |
|----------+------------+------------+-----------+-----------|
| 3 | Closed | Open | Open | Open |
|----------+------------+------------+-----------+-----------|
| 4 | Open | Closed | Open | Open |
|----------+------------+------------+-----------+-----------|
| 5 | Open | Open | Closed | Open |
+------------------------------------------------------------+
