# EAGLE TECHNOLOGY
NE2000T
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus/Star
Wiring Type Unshielded twisted pair
Boot ROM Available

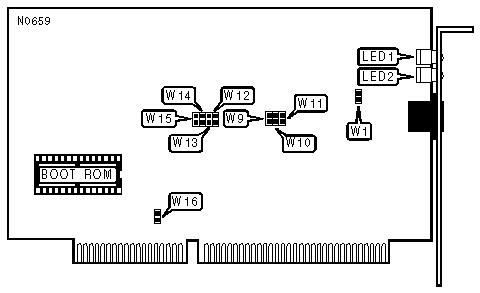

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | W11 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COMPATIBILITY MODE |
|------------------------------------------------------------|
| Setting | W16 |
|--------------------------------------------+---------------|
| » | Normal ISA bus timing | Closed |
|---------+----------------------------------+---------------|
| | Alternate ISA bus timing | Open |
|------------------------------------------------------------|
| Note:Alternate ISA bus timing is used if the host |
| computer is not 100% ISA bus compatible (such as the |
| Compaq 286, IBM PC 30-286 or systems that use the C & T |
| chip set. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | W9 | W10 |
|---------------------+-------------------+------------------|
| » | 300h | Closed | Closed |
|---+-----------------+-------------------+------------------|
| | 320h | Open | Closed |
|---+-----------------+-------------------+------------------|
| | 340h | Closed | Open |
|---+-----------------+-------------------+------------------|
| | 360h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | W12 | W13 | W14 | W15 |
|-----------+------------+-----------+-----------+-----------|
| » | 3 | Open | Closed | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 2 | Closed | Open | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 4 | Open | Open | Closed | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 5 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TOPOLOGY TYPE SELECT |
|------------------------------------------------------------|
| Type | W1 |
|----------------------------------+-------------------------|
| » | Linear Bus | Open |
|---+------------------------------+-------------------------|
| | Star | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+---------+----------+------------------------------|
| LED1 | Green | Off | Network connection is good |
|--------+---------+----------+------------------------------|
| LED1 | Green | On | Network connection is broken |
|--------+---------+----------+------------------------------|
| LED2 | Red | On | Polarity is correct |
|--------+---------+----------+------------------------------|
| LED2 | Red | Off | Polarity is reversed |
+------------------------------------------------------------+
