# HEWLETT-PACKARD COMPANY
HP27236A
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear bus
Star
Wiring Type Unshielded twisted pair
Boot ROM Available

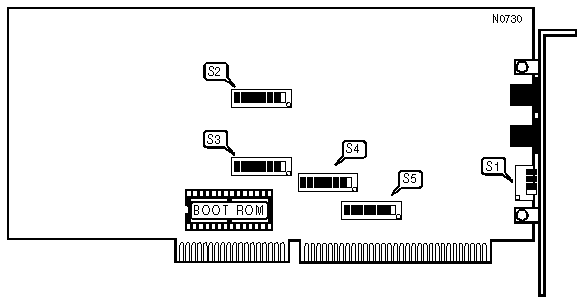

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | S2/7 |
|----------------------------------+-------------------------|
| » | Disabled | On |
|---+------------------------------+-------------------------|
| | Enabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE MEMORY ADDRESS |
|------------------------------------------------------------|
| Address |S3/1 |S3/2 |S3/S |S3/4 |S3/5 |S3/6 |S3/7 |S3/8 |
|------------+-----+-----+-----+-----+-----+-----+-----+-----|
|»| EC000h | On | On | On | Off | On | On | Off | Off |
|-+----------+-----+-----+-----+-----+-----+-----+-----+-----|
| | FF000h | On | On | On | On | On | On | On | On |
|-+----------+-----+-----+-----+-----+-----+-----+-----+-----|
| | EB000h | On | On | On | Off | On | Off | On | On |
|-+----------+-----+-----+-----+-----+-----+-----+-----+-----|
| | ED000h | On | On | On | Off | On | On | Off | On |
|-+----------+-----+-----+-----+-----+-----+-----+-----+-----|
| | EF000h | On | On | On | Off | On | On | On | On |
|-+----------+-----+-----+-----+-----+-----+-----+-----+-----|
| | Disabled | Off | Off | Off | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CONFIGURATION |
|------------------------------------------------------------|
| DMA | S5/1 | S5/2 | S5/3 | S5/4 | S5/5 | S5/6 |
|---------+--------+--------+--------+-------+-------+-------|
| » | 1 | Off | Off | On | Off | Off | On |
|---+-----+--------+--------+--------+-------+-------+-------|
| | 2 | Off | On | Off | Off | On | Off |
|---+-----+--------+--------+--------+-------+-------+-------|
| | 3 | On | Off | Off | On | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS CONFIGURATION |
|------------------------------------------------------------|
| Address | S2/1 | S2/2 | S2/3 | S2/4 | S2/5 | S2/6 |
|------------+-------+-------+-------+-------+-------+-------|
| » | 300h | On | On | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 200h | On | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 250h | On | Off | Off | On | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 260h | On | Off | Off | On | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 280h | On | Off | On | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 290h | On | Off | On | Off | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 2A0h | On | Off | On | Off | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 2B0h | On | Off | On | Off | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 2C0h | On | Off | On | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 2D0h | On | Off | On | On | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 330h | On | On | Off | Off | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 340h | On | On | Off | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 350h | On | On | Off | On | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | 3F0h | On | On | On | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SETTINGS |
|------------------------------------------------------------|
| IRQ | S4/1 | S4/2 | S4/3 | S4/4 | S4/5 | S4/6 |
|------------+-------+-------+-------+-------+-------+-------|
| » | IRQ3 | Off | Off | Off | Off | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | IRQ4 | Off | Off | Off | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | IRQ5 | Off | Off | On | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | IRQ7 | On | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LOOPBACK |
|------------------------------------------------------------|
| Mode | S1/1 |
|----------------------------+-------------------------------|
| » | Normal | To the right position |
|---+------------------------+-------------------------------|
| | Test | To the left position |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Switch | Setting |
|------------------------------+-----------------------------|
| S1/1 | N/A |
|------------------------------+-----------------------------|
| S1/2 | N/A |
|------------------------------+-----------------------------|
| S1/3 | N/A |
|------------------------------+-----------------------------|
| S2/8 | N/A |
|------------------------------+-----------------------------|
| S4/7 | N/A |
|------------------------------+-----------------------------|
| S4/8 | N/A |
|------------------------------+-----------------------------|
| S5/7 | N/A |
|------------------------------+-----------------------------|
| S5/8 | N/A |
+------------------------------------------------------------+
