# HEWLETT-PACKARD COMPANY
HP 27247A
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16bit ISA
Topology Star
Wiring Type Unshielded twisted pair
Boot ROM Not available

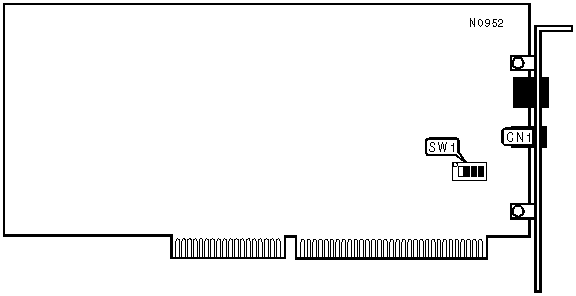

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-------------------------------+----------------------------|
| Phone jack | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 |
|---------------+--------------+--------------+--------------|
| 200 - 21Fh | Off | Off | Off |
|---------------+--------------+--------------+--------------|
| 240 - 25Fh | Off | Off | On |
|---------------+--------------+--------------+--------------|
| 280 - 29Fh | Off | On | Off |
|---------------+--------------+--------------+--------------|
| 2C0 - 2DFh | Off | On | On |
|---------------+--------------+--------------+--------------|
| 300 - 31Fh | On | Off | Off |
|---------------+--------------+--------------+--------------|
| 320 - 33Fh | On | Off | On |
|---------------+--------------+--------------+--------------|
| 340 - 35Fh | On | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY TEST |
|------------------------------------------------------------|
| Setting | SW1/4 |
|---------------------------------+--------------------------|
| ยป | Enabled | On |
|---+-----------------------------+--------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
