# EAGLE TECHNOLOGY
NE/2
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA (also available in MCA)
Topology Linear Bus
Wiring Type AUI Transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Boot ROM Available

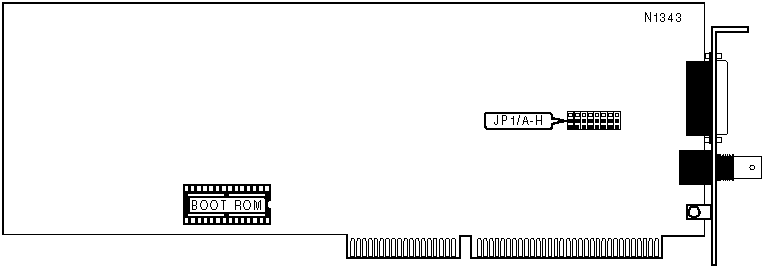

IMG IMG 1
+------------------------------------------------------------+
| CABLE TYPE SELECTION |
|------------------------------------------------------------|
| Cable Type | JP1/A-H |
|--------------------------------+---------------------------|
| AUI Transceiver via DB-15 port | pins 1 & 2 closed |
|--------------------------------+---------------------------|
| RG-58A/U 50ohm coaxial | pins 2 & 3 closed |
+------------------------------------------------------------+
