# GVC TECHNOLOGIES, INC.
16-BIT THREE-IN-ONE
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus/Star
Wiring Type Unshielded Twisted Pair
AUI Transceiver via DB-15 port
RG-58A/U 50ohm coaxial
RG-58C/A
Boot ROM Available

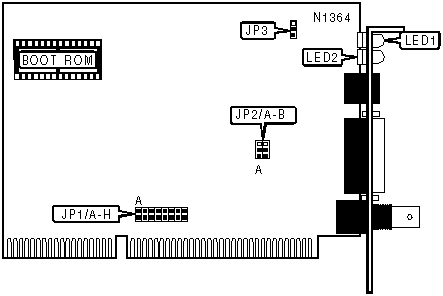

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1/A |
|---------------------------------+--------------------------|
| | Enabled | Closed |
|----+----------------------------+--------------------------|
| » | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ADDRESS SELECTION |
|------------------------------------------------------------|
| Base I/O Address | Boot ROM Address | JP1/B | JP1/C |
|------------------+------------------+-----------+----------|
| 300h | C800h | Closed | Closed |
|------------------+------------------+-----------+----------|
| 320h | CC00h | Open | Closed |
|------------------+------------------+-----------+----------|
| 340h | D000h | Closed | Open |
|------------------+------------------+-----------+----------|
| 360h | D400h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WAIT STATE CONFIGURATION |
|------------------------------------------------------------|
| Wait states | JP1/D |
|---------------------------------+--------------------------|
| | Enabled | Closed |
|----+----------------------------+--------------------------|
| » | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP1/E | JP1/F | JP1/G | JP1/H |
|-----------+------------+-----------+-----------+-----------|
| » | 3 | Closed | Open | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 4 | Open | Closed | Open | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 5 | Open | Open | Closed | Open |
|---+-------+------------+-----------+-----------+-----------|
| | 9 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE SELECTION |
|------------------------------------------------------------|
| Cable Type | JP2/A | JP2/B |
|----------------------------------+------------+------------|
| | Unshielded Twisted Pair | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
|---+------------------------------+------------+------------|
| | AUI Transceiver via DB-15 | Pins 2 & 3 | Pins 1 & 2 |
| | port | closed | closed |
|---+------------------------------+------------+------------|
| » | RG58A/U 50ohm coaxial | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK TEST CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP3 |
|----------------------------+-------------------------------|
| » | Enabled | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Disabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+-----------+--------+--------------------------------|
| LED1 | Green/Red | On | Data is not being |
| | | | transmitted/received |
|------+-----------+--------+--------------------------------|
| LED1 | Green/Red | Off | Data is being |
| | | | transmitted/received |
|------+-----------+--------+--------------------------------|
| LED2 | Green | On | 10Base-T network connection is |
| | | | good |
|------+-----------+--------+--------------------------------|
| LED2 | Green | Off | 10Base-T network connection is |
| | | | broken or JP2/B is disabled |
+------------------------------------------------------------+
