# GVC TECHNOLOGIES, INC.
8-BIT 10BASE2
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear Bus
Wiring Type AUI Transceiver via DB-15 port
RG-58A/U 50ohm coaxial
Rg-58C/A
Boot ROM Available

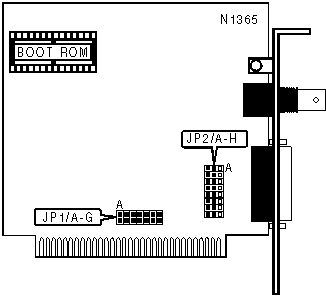

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1/A |
|---------------------------------+--------------------------|
| | Enabled | Closed |
|----+----------------------------+--------------------------|
| » | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ADDRESS SELECTION |
|------------------------------------------------------------|
| Base I/O Address | Boot ROM Address | JP1/B | JP1/C |
|------------------+------------------+-----------+----------|
| 300h | C800h | Closed | Closed |
|------------------+------------------+-----------+----------|
| 320h | CC00h | Open | Closed |
|------------------+------------------+-----------+----------|
| 340h | D000h | Closed | Open |
|------------------+------------------+-----------+----------|
| 360h | D400h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP1/D | JP1/E | JP1/F | JP1/G |
|-----------+------------+------------+-----------+----------|
| » | 3 | Closed | Open | Open | Open |
|---+-------+------------+------------+-----------+----------|
| | 4 | Open | Closed | Open | Open |
|---+-------+------------+------------+-----------+----------|
| | 5 | Open | Open | Closed | Open |
+------------------------------------------------------------+
+-------------------------------------------------------------+
| CABLE TYPE SELECTION |
|-------------------------------------------------------------|
| Cable Type |JP2/A|JP2/B|JP2/C|JP2/D|JP2/E|JP2/F|JP2/G|JP2/H|
|-------------+-----+-----+-----+-----+-----+-----+-----+-----|
| | AUI |1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|1 & 2|
| |Transceiver| | | | | | | | |
| | via DB-15 | | | | | | | | |
| | port | | | | | | | | |
|-+-----------+-----+-----+-----+-----+-----+-----+-----+-----|
|»| RG-58A/U |2 & 3|2 & 3|2 & 3|2 & 3|2 & 3|2 & 3|2 & 3|2 & 3|
| | 50ohm | | | | | | | | |
| | coaxial | | | | | | | | |
|-------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+-------------------------------------------------------------+
