# EDIMAX COMPUTER COMPANY
EN-4200
NIC Type Ethernet
Network Transfer Rate 10Mbps
Data Bus 32-bit VESA Local Bus
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
Boot ROM Available

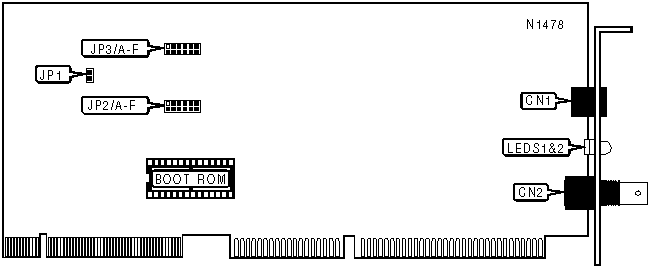

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------------+-------+----------------+-------|
| Unshielded twisted pair | CN1 | RG-58A/U 50ohm | CN2 |
| port | | coaxial port | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| | Mother board clock >33Mhz, 1 | JP1 | Closed |
| | wait clock | | |
|---+---------------------------------+-------+--------------|
| | Mother board clock =<33Mhz | JP1 | Open |
|---+---------------------------------+-------+--------------|
| | Factory configured - do not | JP3/A | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| ยป | Configuration select software | JP3/F | Closed |
|---+---------------------------------+-------+--------------|
| | Configuration select hardware | JP3/F | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP3/B | JP3/C | JP3/D | JP3/E |
|------------+-----------+-----------+-----------+-----------|
| Disabled | Open | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| C000h | Closed | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| C400h | Closed | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| C800h | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| CC00h | Closed | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| D000h | Open | Closed | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| D400h | Closed | Closed | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| D800h | Open | Open | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| DC00h | Closed | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP2/A | JP2/B | JP2/C |
|---------------+--------------+--------------+--------------|
| 240h | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| 280h | Closed | Closed | Open |
|---------------+--------------+--------------+--------------|
| 2C0h | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 300h | Open | Open | Open |
|---------------+--------------+--------------+--------------|
| 320h | Closed | Open | Closed |
|---------------+--------------+--------------+--------------|
| 340h | Open | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 360h | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP2/D | JP2/E | JP2/F |
|------------+---------------+---------------+---------------|
| 2/9 | Closed | Closed | Open |
|------------+---------------+---------------+---------------|
| 3 | Open | Open | Open |
|------------+---------------+---------------+---------------|
| 4 | Closed | Open | Open |
|------------+---------------+---------------+---------------|
| 5 | Open | Closed | Open |
|------------+---------------+---------------+---------------|
| 10 | Open | Open | Closed |
|------------+---------------+---------------+---------------|
| 11 | Closed | Open | Closed |
|------------+---------------+---------------+---------------|
| 12 | Open | Closed | Closed |
|------------+---------------+---------------+---------------|
| 15 | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+--------+-----------------------------------|
| LED1 | Yellow | On | Network connection is good |
|------+--------+--------+-----------------------------------|
| LED1 | Yellow | Off | Network connection is broken |
|------+--------+--------+-----------------------------------|
| LED2 | Green | On | Data is being |
| | | | transmitted/received |
|------+--------+--------+-----------------------------------|
| LED2 | Green | Off | Data is not being |
| | | | transmitted/received |
|------------------------------------------------------------|
| Note: The exact locations of LED1 and LED2 are |
| unidentified. |
+------------------------------------------------------------+
