# EDIMAX COMPUTER CORPORATION
2000RA 2-IN-1
NIC Type Ethernet
Network Transfer 10Mbps
Rate
Data Bus 16-bit ISA
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair (location
unidentified)
RG-58A/U 50ohm coaxial (location
unidentified)
Boot ROM Available (location unidentified)

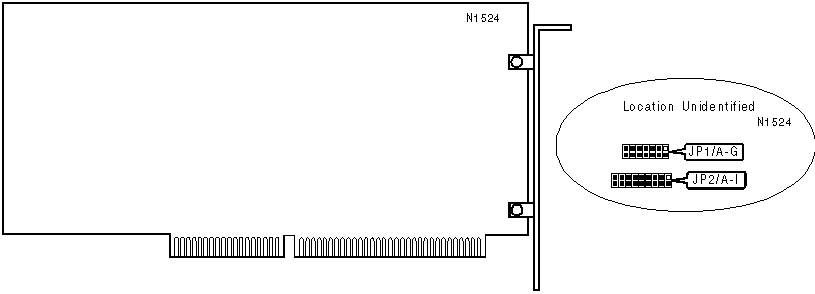

IMG IMG 1
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| » | Boot ROM Disabled | JP1/A | Open |
|---+-------------------------------------+-------+----------|
| | Boot ROM Enabled | JP1/A | Closed |
|---+-------------------------------------+-------+----------|
| » | Software configuration - Jumperless | JP2/A | Closed |
| | mode | | |
|---+-------------------------------------+-------+----------|
| | Hardware configuration - Jumpered | JP2/A | Open |
| | mode | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP1/E | JP1/F | JP1/G |
|--------------+--------------+--------------+---------------|
| 200h | Closed | Open | Open |
|--------------+--------------+--------------+---------------|
| 220h | Closed | Open | Closed |
|--------------+--------------+--------------+---------------|
| 240h | Closed | Closed | Open |
|--------------+--------------+--------------+---------------|
| 260h | Closed | Closed | Closed |
|--------------+--------------+--------------+---------------|
| 300h | Open | Open | Open |
|--------------+--------------+--------------+---------------|
| 320h | Open | Open | Closed |
|--------------+--------------+--------------+---------------|
| 340h | Open | Closed | Open |
|--------------+--------------+--------------+---------------|
| 360h | Open | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
|IRQ |JP2/B |JP2/C |JP2/D |JP2/E |JP2/F |JP2/G |JP2/H |JP2/I |
|----+------+------+------+------+------+------+------+------|
| |2 |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
|»|3 | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |4 | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |5 | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |10| Open | Open | Open | Open |Closed| Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |11| Open | Open | Open | Open | Open |Closed| Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |12| Open | Open | Open | Open | Open | Open |Closed| Open |
|-+--+------+------+------+------+------+------+------+------|
| |15| Open | Open | Open | Open | Open | Open | Open |Closed|
|------------------------------------------------------------|
|Note: When setting IRQ leave JP2/A open. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM SIZE SELECTION |
|------------------------------------------------------------|
| Size | JP1/B | JP1/C | JP1/D |
|---------------------+------------+------------+------------|
| | C0000h | Open | Open | Open |
|--------+------------+------------+------------+------------|
| | C4000h | Open | Open | Closed |
|--------+------------+------------+------------+------------|
| » | C8000h | Open | Closed | Open |
|--------+------------+------------+------------+------------|
| | CC000h | Open | Closed | Closed |
|--------+------------+------------+------------+------------|
| | D0000h | Closed | Open | Open |
|--------+------------+------------+------------+------------|
| | D4000h | Closed | Open | Closed |
|--------+------------+------------+------------+------------|
| | D8000h | Closed | Closed | Open |
|--------+------------+------------+------------+------------|
| | DC000h | Closed | Closed | Closed |
|------------------------------------------------------------|
| Note: When setting Boot ROM Address make sure jumper JP1/A |
| is closed. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TECHNICAL NOTE |
|------------------------------------------------------------|
| Note: The location of the 2 LEDs for network activity is |
| unidentified. |
+------------------------------------------------------------+
