# EDIMAX COMPUTER COMPANY
EN-2000PXA (VER. 2)
Card Type Network Interface Card
NIC Type Ethernet
Maximum Onboard Memory Unidentified
Boot ROM Available
Network Transfer Rate 10Mbps
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
Data Bus 16-bit ISA

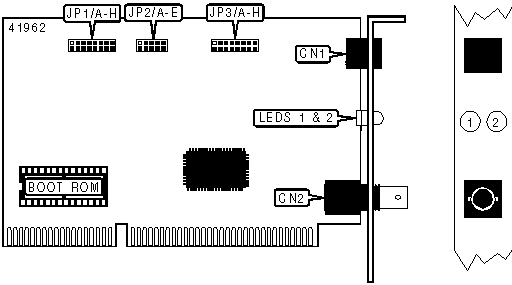

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------+---------+------------------+---------|
| RJ-45 connector | CN1 | BNC connector | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| Factory configured - do not alter. | JP1/8 | Unidentified |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECT |
|------------------------------------------------------------|
| Address | JP1/A | JP1/B | JP1/C | JP1/D |
|---------------+----------+----------+----------+-----------|
| 200h | Open | Closed | Open | Open |
|---------------+----------+----------+----------+-----------|
| 220h | Open | Closed | Open | Closed |
|---------------+----------+----------+----------+-----------|
| 240h | Open | Closed | Closed | Open |
|---------------+----------+----------+----------+-----------|
| 260h | Open | Closed | Closed | Closed |
|---------------+----------+----------+----------+-----------|
| 280h | Closed | Closed | Open | Open |
|---------------+----------+----------+----------+-----------|
| 2A0h | Closed | Closed | Open | Closed |
|---------------+----------+----------+----------+-----------|
| 2C0h | Closed | Closed | Closed | Open |
|---------------+----------+----------+----------+-----------|
| 2E0h | Closed | Closed | Closed | Closed |
|---------------+----------+----------+----------+-----------|
| 300h | Open | Open | Open | Open |
|---------------+----------+----------+----------+-----------|
| 320h | Open | Open | Open | Closed |
|---------------+----------+----------+----------+-----------|
| 340h | Open | Open | Closed | Open |
|---------------+----------+----------+----------+-----------|
| 360h | Open | Open | Closed | Closed |
|---------------+----------+----------+----------+-----------|
| 380h | Closed | Open | Open | Open |
|---------------+----------+----------+----------+-----------|
| 3A0h | Closed | Open | Open | Closed |
|---------------+----------+----------+----------+-----------|
| 3C0h | Closed | Open | Closed | Open |
|---------------+----------+----------+----------+-----------|
| 3E0h | Closed | Open | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IRQ SELECT |
|------------------------------------------------------------|
| IRQ | JP1/E | JP1/F | JP1/G |
|---------------+--------------+--------------+--------------|
| 2/9 | Open | Open | Open |
|---------------+--------------+--------------+--------------|
| 3 | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 4 | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| 5 | Open | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 10 | Closed | Open | Open |
|---------------+--------------+--------------+--------------|
| 11 | Closed | Open | Closed |
|---------------+--------------+--------------+--------------|
| 12 | Closed | Closed | Open |
|---------------+--------------+--------------+--------------|
| 15 | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS SELECT |
|------------------------------------------------------------|
| Address |Size | JP2/A | JP2/B |JP2/C |JP2/D |JP2/E |
|-----------------+-----+-------+-------+------+------+------|
| C0000h | 16K |Closed | Open | Open | Open | Open |
|-----------------+-----+-------+-------+------+------+------|
| C4000h | 16K |Closed | Open | Open | Open |Closed|
|-----------------+-----+-------+-------+------+------+------|
| C8000h | 16K |Closed | Open | Open |Closed| Open |
|-----------------+-----+-------+-------+------+------+------|
| CC000h | 16K |Closed | Open | Open |Closed|Closed|
|-----------------+-----+-------+-------+------+------+------|
| D0000h | 16K |Closed | Open |Closed| Open | Open |
|-----------------+-----+-------+-------+------+------+------|
| D4000h | 16K |Closed | Open |Closed| Open |Closed|
|-----------------+-----+-------+-------+------+------+------|
| D8000h | 16K |Closed | Open |Closed|Closed| Open |
|-----------------+-----+-------+-------+------+------+------|
| DC000h | 16K |Closed | Open |Closed|Closed|Closed|
|-----------------+-----+-------+-------+------+------+------|
| C0000h | 32K | Open |Closed | Open | Open | Open |
|-----------------+-----+-------+-------+------+------+------|
| C8000h | 32K | Open |Closed | Open | Open |Closed|
|-----------------+-----+-------+-------+------+------+------|
| D0000h | 32K | Open |Closed | Open |Closed| Open |
|-----------------+-----+-------+-------+------+------+------|
| D8000h | 32K | Open |Closed | Open |Closed|Closed|
|-----------------+-----+-------+-------+------+------+------|
| C0000h | 64K | Open |Closed |Closed| Open | Open |
|-----------------+-----+-------+-------+------+------+------|
| D0000h | 64K | Open |Closed |Closed| Open |Closed|
|-----------------+-----+-------+-------+------+------+------|
|Boot ROM disabled|None | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+----------+---------------------------------|
| LED1 | Green | On | UTP link is good |
|------+--------+----------+---------------------------------|
| LED1 | Green | Off | UTP link is broken |
|------+--------+----------+---------------------------------|
| LED2 | Red | On | Power enabled |
|------+--------+----------+---------------------------------|
| LED2 | Red | Blinking | Network activity present |
|------+--------+----------+---------------------------------|
| LED2 | Red | Off | Power/network activity disabled |
+------------------------------------------------------------+
