# EDIMAX
2000A/V3.X
Card Type Network Interface Card
NIC Type Ethernet
Maximum Onboard Unidentified
Memory
Boot ROM Available
Network Transfer 10Mbps
Rate
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair (RJ-45), AUI
transceiver via DB-15 port,
RG-58A/U 50ohm coaxial
Data Bus 16-bit ISA

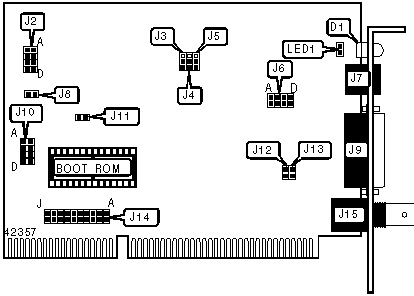

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| UTP connector | J7 | BNC connector | J15 |
| (RJ-45) | | | |
|----------------------+-------+---------------------+-------|
| AUI connector | J9 | External LED | LED1 |
| | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| | Boot ROM enabled | J2/D | Closed |
|---+-------------------------------------+-------+----------|
| » | Boot ROM disabled | J2/D | Open |
|---+-------------------------------------+-------+----------|
| | SQE enabled | J3 | Pins 1 & |
| | | | 2 closed |
|---+-------------------------------------+-------+----------|
| | SQE disabled | J3 | Pins 2 & |
| | | | 3 closed |
|---+-------------------------------------+-------+----------|
| | UTP cable long | J4 | Pins 2 & |
| | | | 3 closed |
|---+-------------------------------------+-------+----------|
| | UTP cable normal | J4 | Pins 1 & |
| | | | 2 closed |
|---+-------------------------------------+-------+----------|
| | Link enabled | J5 | Pins 2 & |
| | | | 3 closed |
|---+-------------------------------------+-------+----------|
| | Link disabled | J5 | Pins 1 & |
| | | | 2 closed |
|---+-------------------------------------+-------+----------|
| » | Main Board compatibility | J8 | Open |
|---+-------------------------------------+-------+----------|
| | Main Board compatibility option | J8 | Closed |
| | enabled | | |
|---+-------------------------------------+-------+----------|
| | NE2000 compatibility | J11 | Open |
|---+-------------------------------------+-------+----------|
| | NE1000 compatibility | J11 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | J10/A | J10/B | J10/C | J10/D |
|-------------+-----------+-----------+-----------+----------|
| | 200h | Open | Closed | Closed | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 220h | Open | Closed | Closed | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 240h | Open | Closed | Open | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 260h | Open | Closed | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 280h | Open | Open | Closed | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 2A0h | Open | Open | Closed | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 2C0h | Open | Open | Open | Closed |
|---+---------+-----------+-----------+-----------+----------|
| » | 300h | Closed | Closed | Closed | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 320h | Closed | Closed | Closed | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 340h | Closed | Closed | Open | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 360h | Closed | Closed | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 380h | Closed | Open | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | J14/A | J14/B | J14/C | J14/D | J14/E |
|----------+---------+---------+---------+---------+---------|
| | 2/9 | Closed | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| » | 3 | Open | Closed | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 4 | Open | Open | Closed | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 5 | Open | Open | Open | Closed | Open |
|---+------+---------+---------+---------+---------+---------|
| | 7 | Open | Open | Open | Open | Closed |
|---+------+---------+---------+---------+---------+---------|
| | 10 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 11 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 12 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 14 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 15 | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION CONTINUED |
|------------------------------------------------------------|
| IRQ | J14/F | J14/G | J14/H | J14/I | J14/J |
|----------+---------+---------+---------+---------+---------|
| | 2/9 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| » | 3 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 4 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 5 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 7 | Open | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 10 | Closed | Open | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 11 | Open | Closed | Open | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 12 | Open | Open | Closed | Open | Open |
|---+------+---------+---------+---------+---------+---------|
| | 14 | Open | Open | Open | Closed | Open |
|---+------+---------+---------+---------+---------+---------|
| | 15 | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE SELECTION |
|------------------------------------------------------------|
| Type | J6/A-D | J12 | J13 |
|--------------------------------+---------+--------+--------|
| AUI transceiver via DB-15 port | Open | Open | Closed |
|--------------------------------+---------+--------+--------|
| RG-58A/U 50ohm coaxial | Open | Closed | Open |
|--------------------------------+---------+--------+--------|
| Unshielded twisted pair | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J2/A | J2/B | J2/C |
|-----------------+--------------+-------------+-------------|
| | C000h | Open | Open | Open |
|---+-------------+--------------+-------------+-------------|
| | C400h | Open | Open | Closed |
|---+-------------+--------------+-------------+-------------|
| » | C800h | Open | Closed | Open |
|---+-------------+--------------+-------------+-------------|
| | CC00h | Open | Closed | Closed |
|---+-------------+--------------+-------------+-------------|
| | D000h | Closed | Open | Open |
|---+-------------+--------------+-------------+-------------|
| | D400h | Closed | Open | Closed |
|---+-------------+--------------+-------------+-------------|
| | D800h | Closed | Closed | Open |
|---+-------------+--------------+-------------+-------------|
| | DC00h | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-----+--------+-------------+-------------------------------|
| D1 | Yellow | On | Polarity reversed (UTP) |
|-----+--------+-------------+-------------------------------|
| D1 | Green | On/Blinking | Polarity normal (UTP) (SQE |
| | | | enabled) |
|-----+--------+-------------+-------------------------------|
| D1 | Green | On/Blinking | Data is being received (SQE |
| | | | disabled) |
|-----+--------+-------------+-------------------------------|
| D1 | Green | Off | Data is not being received |
| | | | (SQE disabled) |
+------------------------------------------------------------+
