# LONGSHINE MICROSYSTEM, INC.
LCS-8634 (REV. C)
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus
Wiring Type RG58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

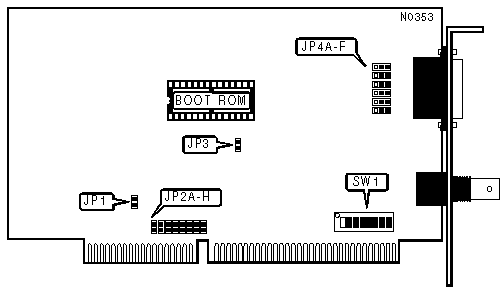

IMG IMG 1
+------------------------------------------------------------+
| COMPATABILITY MODE |
|------------------------------------------------------------|
| Setting | JP1 |
|----------------------------------------+-------------------|
| » | Disabled | Open |
|--------------+-------------------------+-------------------|
| | Enabled | Closed |
|------------------------------------------------------------|
| Note: If your system does not work with this card, set |
| this option to enabled (closed). |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERUPT REQUEST |
|------------------------------------------------------------|
|IRQ | JP2A | JP2B | JP2C | JP2D | JP2E | JP2F | JP2G | JP2H |
|----+------+------+------+------+------+------+------+------|
|»|3 |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |4 | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |5 | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |9 | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |10| Open | Open | Open | Open |Closed| Open | Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |11| Open | Open | Open | Open | Open |Closed| Open | Open |
|-+--+------+------+------+------+------+------+------+------|
| |12| Open | Open | Open | Open | Open | Open |Closed| Open |
|-+--+------+------+------+------+------+------+------+------|
| |15| Open | Open | Open | Open | Open | Open | Open |Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP3 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP4A - JP4F |
|------------------------------------+-----------------------|
| » | RG58A/U 50ohm coaxial | Pins 1 & 2 closed |
|---+--------------------------------+-----------------------|
| | AUI transceiver via DB-15 port | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE MEMORY ADDRESS |
|------------------------------------------------------------|
| Base Address | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 |
|---------------+--------+--------+--------+--------+--------|
| » | C800h | On | On | Off | On | On |
|------+--------+--------+--------+--------+--------+--------|
| | CA00h | On | On | Off | On | Off |
|------+--------+--------+--------+--------+--------+--------|
| | CC00h | On | On | Off | Off | On |
|------+--------+--------+--------+--------+--------+--------|
| | CE00h | On | On | Off | Off | Off |
|------+--------+--------+--------+--------+--------+--------|
| | D000h | On | Off | On | On | On |
|------+--------+--------+--------+--------+--------+--------|
| | D200h | On | Off | On | On | Off |
|------+--------+--------+--------+--------+--------+--------|
| | D400h | On | Off | On | Off | On |
|------+--------+--------+--------+--------+--------+--------|
| | D600h | On | Off | On | Off | Off |
|------+--------+--------+--------+--------+--------+--------|
| | D800h | On | Off | Off | On | On |
|------+--------+--------+--------+--------+--------+--------|
| | DA00h | On | Off | Off | On | Off |
|------+--------+--------+--------+--------+--------+--------|
| | DC00h | On | Off | Off | Off | On |
|------+--------+--------+--------+--------+--------+--------|
| | DE00h | On | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/6 | SW1/7 | SW1/8 |
|-----------------+--------------+-------------+-------------|
| » | 300h | On | On | On |
|---+-------------+--------------+-------------+-------------|
| | 320h | On | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 340h | On | Off | On |
|---+-------------+--------------+-------------+-------------|
| | 360h | On | Off | Off |
|---+-------------+--------------+-------------+-------------|
| | 380h | Off | On | On |
|---+-------------+--------------+-------------+-------------|
| | 3A0h | Off | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 3C0h | Off | Off | On |
|---+-------------+--------------+-------------+-------------|
| | 3E0h | Off | Off | Off |
+------------------------------------------------------------+
