# IMC NETWORK CORPORATION
ETHERNIC/8
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 8-bit ISA
Topology Linear Bus
Wiring Type RG--58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

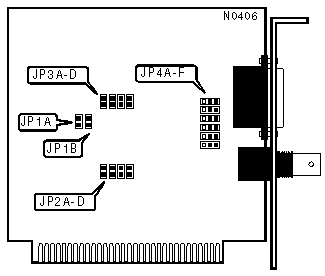

IMG IMG 1
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | JP1A | JP1B |
|---------------------+-------------------+------------------|
| » | 360h | Closed | Open |
|---+-----------------+-------------------+------------------|
| | 368h | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT REQUEST |
|------------------------------------------------------------|
| IRQ | JP2A | JP2B | JP2C | JP2D |
|------------+------------+-----------+-----------+----------|
| | 2 | Open | Closed | Open | Open |
|-----+------+------------+-----------+-----------+----------|
| | 3 | Open | Open | Open | Closed |
|-----+------+------------+-----------+-----------+----------|
| » | 4 | Closed | Open | Open | Open |
|-----+------+------------+-----------+-----------+----------|
| » | 5 | Open | Open | Closed | Open |
|------------------------------------------------------------|
| Note:Two IRQ can be selected at a time. This allows the |
| card's network shell driver to be configured using either |
| IRQ without changing jumpers on the card. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS & SHARED MEMORY ADDRESS |
|------------------------------------------------------------|
| Boot ROM | Shared Memory | JP3A | JP3B | JP3C | JP3D |
|------------+---------------+-------+-------+-------+-------|
|»| Disabled |Software select| Open | Open | Open |Closed |
|-+----------+---------------+-------+-------+-------+-------|
| | D8000h | D0000h | Open | Open |Closed | Open |
|-+----------+---------------+-------+-------+-------+-------|
| | E0000h | E8000h | Open |Closed | Open | Open |
|-+----------+---------------+-------+-------+-------+-------|
| | E8000h | E0000h |Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP4A - JP4F |
|------------------------------------+-----------------------|
| » | RG--58A/U 50ohm coaxial | Pins 1 & 2 Closed |
|---+--------------------------------+-----------------------|
| | AUI transceiver via DB-15 port | Pins 2 & 3 Closed |
+------------------------------------------------------------+
