# LONGSHINE MICROSYSTEM, INC.
LCS-8634 (REV. A)
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus
Wiring Type RG58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

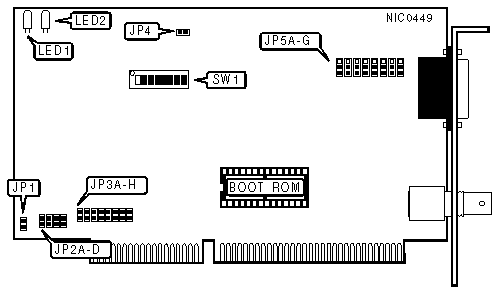

IMG IMG 1
+------------------------------------------------------------+
| COMPATABILITY MODE |
|------------------------------------------------------------|
| Setting | JP1 |
|---------------------------------------+--------------------|
| » | Disabled | Open |
|---------------+-----------------------+--------------------|
| | Enabled | Closed |
|------------------------------------------------------------|
| Note:Some systems use non-standard timing. If your system |
| does not work with this card or your |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL |
|------------------------------------------------------------|
| Channel | JP2A | JP2B | JP2C | JP2D |
|----------------+----------+----------+----------+----------|
| » | Disabled | Open | Open | Open | Open |
|---+------------+----------+----------+----------+----------|
| | DMA5 | Closed | Open | Closed | Open |
|---+------------+----------+----------+----------+----------|
| | DMA6 | Open | Closed | Open | Closed |
+------------------------------------------------------------+
+-------------------------------------------------------------+
| INTERUPT REQUEST |
|-------------------------------------------------------------|
| IRQ | JP3A | JP3B | JP3C | JP3D | JP3E | JP3F | JP3G | JP3H |
|-----+------+------+------+------+------+------+------+------|
| |2/9| Open | Open | Open | Open |Closed| Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------|
|»| 3 | Open | Open | Open | Open | Open | Open | Open |Closed|
|-+---+------+------+------+------+------+------+------+------|
| | 4 | Open | Open | Open | Open | Open | Open |Closed| Open |
|-+---+------+------+------+------+------+------+------+------|
| | 5 | Open | Open | Open | Open | Open |Closed| Open | Open |
|-+---+------+------+------+------+------+------+------+------|
| |10 | Open | Open | Open |Closed| Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------|
| |11 | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------|
| |12 | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------|
| |15 |Closed| Open | Open | Open | Open | Open | Open | Open |
+-------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | JP4 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP5A - JP5H |
|------------------------------------+-----------------------|
| » | RG58A/U 50ohm coaxial | Pins 2 & 3 closed |
|---+--------------------------------+-----------------------|
| | AUI transceiver via DB-15 port | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Base Address | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 |
|--------------------+-------+-------+-------+-------+-------|
| | C0000 - C1FFFh | On | On | On | On | On |
|---+----------------+-------+-------+-------+-------+-------|
| | C2000 - C3FFFh | On | On | On | On | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | C4000 - C5FFFh | On | On | On | Off | On |
|---+----------------+-------+-------+-------+-------+-------|
| | C6000 - C7FFFh | On | On | On | Off | Off |
|---+----------------+-------+-------+-------+-------+-------|
| » | C8000 - C9FFFh | On | On | Off | On | On |
|---+----------------+-------+-------+-------+-------+-------|
| | CA000 - CBFFFh | On | On | Off | On | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | CC000 - CDFFFh | On | On | Off | Off | On |
|---+----------------+-------+-------+-------+-------+-------|
| | CE000 - CFFFFh | On | On | Off | Off | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | D0000 - D1FFFh | On | Off | On | On | On |
|---+----------------+-------+-------+-------+-------+-------|
| | D2000 - D3FFFh | On | Off | On | On | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | D4000 - D5FFFh | On | Off | On | Off | On |
|---+----------------+-------+-------+-------+-------+-------|
| | D6000 - D7FFFh | On | Off | On | Off | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | D8000 - D9FFFh | On | Off | Off | On | On |
|---+----------------+-------+-------+-------+-------+-------|
| | DA000 - DBFFFh | On | Off | Off | On | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | DC000 - DDFFFh | On | Off | Off | Off | On |
|---+----------------+-------+-------+-------+-------+-------|
| | DE000 - DFFFFh | On | Off | Off | Off | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | E0000 - E1FFFh | Off | On | On | On | On |
|---+----------------+-------+-------+-------+-------+-------|
| | E2000 - E3FFFh | Off | On | On | On | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | E4000 - E5FFFh | Off | On | On | Off | On |
|---+----------------+-------+-------+-------+-------+-------|
| | E6000 - E7FFFh | Off | On | On | Off | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | E8000 - E9FFFh | Off | On | Off | On | On |
|---+----------------+-------+-------+-------+-------+-------|
| | EA000 - EBFFFh | Off | On | Off | On | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | EC000 - EDFFFh | Off | On | Off | Off | On |
|---+----------------+-------+-------+-------+-------+-------|
| | EE000 - EFFFFh | Off | On | Off | Off | Off |
|---+----------------+-------+-------+-------+-------+-------|
| | F0000 - F1FFFh | Off | Off | On | On | On |
|---+----------------+-------+-------+-------+-------+-------|
| | F2000 - F3FFFh | Off | Off | On | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | SW1/6 | SW1/7 | SW1/8 |
|---------------+--------------+--------------+--------------|
| 300 - 31Fh | On | On | On |
|---------------+--------------+--------------+--------------|
| 320 - 33Fh | On | On | Off |
|---------------+--------------+--------------+--------------|
| 340 - 35Fh | On | Off | On |
|---------------+--------------+--------------+--------------|
| 360 - 37Fh | On | Off | Off |
|---------------+--------------+--------------+--------------|
| 380 - 39Fh | Off | On | On |
|---------------+--------------+--------------+--------------|
| 3A0 - 3BFh | Off | On | Off |
|---------------+--------------+--------------+--------------|
| 3C0 - 3DFh | Off | Off | On |
|---------------+--------------+--------------+--------------|
| 3E0 - 3FFh | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+---------+---------+-------------------------------|
| LED1 | Red | On | Data is being transmitted |
|--------+---------+---------+-------------------------------|
| LED1 | Red | Off | Data is not being transmitted |
|--------+---------+---------+-------------------------------|
| LED2 | Green | On | Data is being received |
|--------+---------+---------+-------------------------------|
| LED2 | Green | Off | Data is not being received |
+------------------------------------------------------------+
