# LANCAST
ENC-4106
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Star
Linear bus
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
AUI transceiver via DB-15 port
Boot ROM Available

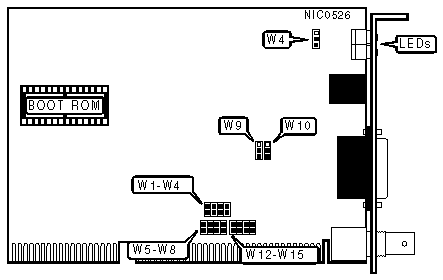

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM |
|------------------------------------------------------------|
| Setting | W1 |
|---------------------------------+--------------------------|
| » | Disabled | Open |
|---+-----------------------------+--------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM & I/O BASE ADDRESS |
|------------------------------------------------------------|
| Boot ROM Address | I/O Address | W2 | W3 |
|---------------------+---------------+-----------+----------|
| » | C8000h | 300 - 31Fh | Closed | Closed |
|------+--------------+---------------+-----------+----------|
| | CC000h | 320 - 33Fh | Open | Closed |
|------+--------------+---------------+-----------+----------|
| | D0000h | 340 - 35Fh | Closed | Open |
|------+--------------+---------------+-----------+----------|
| | D4000h | 360 - 37Fh | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WAIT STATE |
|------------------------------------------------------------|
| Setting | W4 |
|-----------------------------------+------------------------|
| » | 0 wait states | Open |
|---+-------------------------------+------------------------|
| | 1 wait state | Closed |
+------------------------------------------------------------+
+-------------------------------------------------------------+
| INTERRUPT REQUEST |
|-------------------------------------------------------------|
| IRQ | W5 | W6 | W7 | W8 | W12 | W13 | W14 | W15 |
|-----+------+------+------+------+------+------+------+------|
| |2/9| Open | Open | Open |Closed| Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------|
|»| 3 |Closed| Open | Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------|
| | 4 | Open |Closed| Open | Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------|
| | 5 | Open | Open |Closed| Open | Open | Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------|
| |10 | Open | Open | Open | Open |Closed| Open | Open | Open |
|-+---+------+------+------+------+------+------+------+------|
| |11 | Open | Open | Open | Open | Open |Closed| Open | Open |
|-+---+------+------+------+------+------+------+------+------|
| |12 | Open | Open | Open | Open | Open | Open |Closed| Open |
|-+---+------+------+------+------+------+------+------+------|
| |15 | Open | Open | Open | Open | Open | Open | Open |Closed|
+-------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | W9 | W10 |
|----------------------------------+------------+------------|
| » | RG-58A/U 50ohm coaxial | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed |
|---+------------------------------+------------+------------|
| | AUI transceiver via DB-15 | Pins 2 & 3 | Pins 1 & 2 |
| | port | closed | closed |
|---+------------------------------+------------+------------|
| | Unshielded twisted pair | Pins 2 & 3 | Pins 2 & 3 |
| | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINK INTEGRITY TEST |
|------------------------------------------------------------|
| Setting | W11 |
|-------------------------------+----------------------------|
| » | Enabled | Pins 1 & 2 closed |
|-----------+-------------------+----------------------------|
| | Disabled | Pins 2 & 3 closed |
|------------------------------------------------------------|
| Note:The link integrity test is only valid when the cable |
| type is unshielded twisted pair. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+-------+--------+------------------------------------|
| LED1 | Green | On | Data is being transmitted |
|------+-------+--------+------------------------------------|
| LED1 | Red | On | Data is being received |
|------+-------+--------+------------------------------------|
| LED1 | N/A | Off | Data is not being transmitted or |
| | | | received |
|------+-------+--------+------------------------------------|
| LED2 | Green | On | Twisted pair network connection is |
| | | | good |
|------+-------+--------+------------------------------------|
| LED2 | Green | Off | Twisted pair network connection is |
| | | | broken |
|------------------------------------------------------------|
| Note:LED1 is a two color LED. |
+------------------------------------------------------------+
