# LANTECH TECHNOLOGY, INC.
NE2000 COMPATIBLE ETHERNET ADAPTER
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus
Wiring Type Unshielded Twisted Pair
RG58A/U 50ohm coaxial cable
Boot ROM Available

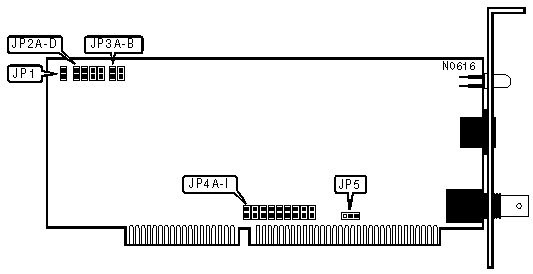

IMG IMG 1
+------------------------------------------------------------+
| COMPATIBILITY MODE |
|------------------------------------------------------------|
| Mode | JP1 |
|-------------------------------+----------------------------|
| Normal operation | Open |
|-------------------------------+----------------------------|
| Compatible mode | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP2A | JP2B | JP2C | JP2D |
|----------------+----------+----------+----------+----------|
| | Disabled | Open | Open | Open | Open |
|---+------------+----------+----------+----------+----------|
| | C0000h | Open | Closed | Closed | Closed |
|---+------------+----------+----------+----------+----------|
| | C4000h | Closed | Closed | Closed | Closed |
|---+------------+----------+----------+----------+----------|
| » | C8000h | Closed | Closed | Closed | Open |
|---+------------+----------+----------+----------+----------|
| | CC000h | Closed | Closed | Closed | Open |
|---+------------+----------+----------+----------+----------|
| | D0000h | Closed | Closed | Open | Closed |
|---+------------+----------+----------+----------+----------|
| | D4000h | Closed | Closed | Open | Closed |
|---+------------+----------+----------+----------+----------|
| | D8000h | Closed | Closed | Open | Open |
|---+------------+----------+----------+----------+----------|
| | DC000h | Closed | Closed | Open | Open |
|---+------------+----------+----------+----------+----------|
| | E0000h | Closed | Open | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS |
|------------------------------------------------------------|
| Address | JP3A | JP3B |
|---------------------+-------------------+------------------|
| » | 300h | Open | Open |
|---+-----------------+-------------------+------------------|
| | 320h | Open | Closed |
|---+-----------------+-------------------+------------------|
| | 340h | Closed | Open |
|---+-----------------+-------------------+------------------|
| | 360h | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP5 |
|-------------------------------+----------------------------|
| Unshielded twisted pair | Pins 1 & 2 closed |
|-------------------------------+----------------------------|
| RG58A/U 50ohm coaxial | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED |
|------------------------------------------------------------|
| LED Status | Condition |
|----------------------+-------------------------------------|
| On | Link integrity exists |
|----------------------+-------------------------------------|
| Off | Link integrity broken |
|------------------------------------------------------------|
| Note:LED is functional only when card is installed in |
| 10BaseT network. |
+------------------------------------------------------------+
