# LONGSHINE MICROSYSTEM, INC.
LCS-8636
NIC Type Token Ring
Transfer Rate 4/16Mbps
Data Bus 16-bit ISA
Topology Ring
Wiring Type AUI transceiver via DB-15 port
Unshielded twisted pair
Boot ROM Not available

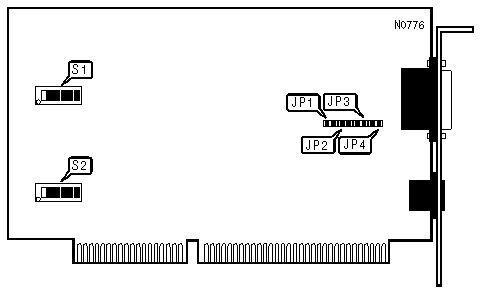

IMG IMG 1
+------------------------------------------------------------+
| BASE MEMORY ADDRESS SELECT |
|------------------------------------------------------------|
| Address | S1/1 | S1/2 | S1/3 | S1/4 | S1/5 | S1/6 |
|------------+-------+-------+-------+-------+-------+-------|
| » | CC00h | On | Off | Off | On | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | B000h | Off | On | On | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | B200h | Off | On | On | Off | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | B400h | Off | On | On | Off | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | B600h | Off | On | On | Off | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | B800h | Off | On | On | On | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | BA00h | Off | On | On | On | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | BC00h | Off | On | On | On | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | BE00h | Off | On | On | On | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C000h | On | Off | Off | Off | Off | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C200h | On | Off | Off | Off | Off | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C400h | On | Off | Off | Off | On | Off |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C600h | On | Off | Off | Off | On | On |
|---+--------+-------+-------+-------+-------+-------+-------|
| | C800h | On | Off | Off | On | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE MEMORY ADDRESS SELECT(CONTINUED) |
|------------------------------------------------------------|
| Address | S1/1 | S1/2 | S1/3 | S1/4 | S1/5 | S1/6 |
|---------+--------+--------+--------+-------+-------+-------|
| CA00h | On | Off | Off | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| CE00h | Off | On | Off | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| D000h | On | Off | On | Off | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| D200h | On | Off | On | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| D400h | On | Off | On | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| D600h | On | Off | On | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| D800h | On | Off | On | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| DA00h | On | Off | On | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| DC00h | On | Off | On | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| DE00h | On | Off | On | On | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| E000h | On | On | Off | Off | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| E200h | On | On | Off | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| E400h | On | On | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| E600h | On | On | Off | Off | On | On |
|---------+--------+--------+--------+-------+-------+-------|
| E800h | On | On | Off | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| EA00h | On | On | Off | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| EC00h | On | On | Off | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| EE00h | On | On | Off | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECT |
|------------------------------------------------------------|
| IRQ | S2/1 | S2/2 |
|----------------------+------------------+------------------|
| » | IRQ2 | Off | Off |
|---+------------------+------------------+------------------|
| | IRQ3 | Off | On |
|---+------------------+------------------+------------------|
| | IRQ6 | On | Off |
|---+------------------+------------------+------------------|
| | IRQ7 | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SHARED RAM |
|------------------------------------------------------------|
| Size | S2/3 | S2/4 |
|----------------------+------------------+------------------|
| » | 16KB | Off | On |
|---+------------------+------------------+------------------|
| | 8KB | Off | Off |
|---+------------------+------------------+------------------|
| | 32KB | On | Off |
|---+------------------+------------------+------------------|
| | 64KB | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DATA TRANSFER RATE |
|------------------------------------------------------------|
| Rate | S2/5 |
|---------------------------------+--------------------------|
| » | 16Mbps | On |
|----+----------------------------+--------------------------|
| | 4Mbps | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS SELECT |
|------------------------------------------------------------|
| Address | S2/6 |
|-----------------------------------+------------------------|
| » | A20 - A23h | Off |
|---+-------------------------------+------------------------|
| | A24 - A27h | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE |
|------------------------------------------------------------|
| Type | JP1 | JP2 | JP3 | JP4 |
|------------------------+--------+--------+--------+--------|
| Thick Ethernet | Open | Open | Open | Open |
|------------------------+--------+--------+--------+--------|
| Unshielded twisted | Closed | Closed | Closed | Closed |
| pair | | | | |
+------------------------------------------------------------+
