# KINGSTON TECHNOLOGY CORPORATION
ETHERX KNE2102H
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus 16-bit ISA
Topology Linear Bus
Wiring Type RG-58A/U 50ohm coaxial
Boot ROM Available

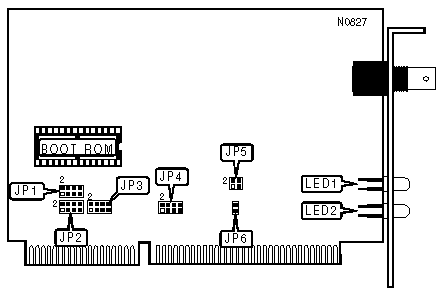

IMG IMG 1
+------------------------------------------------------------+
| BOOT ROM ENABLE |
|------------------------------------------------------------|
| Setting | JP6 |
|-------------------------------+----------------------------|
| Disabled | Open |
|-------------------------------+----------------------------|
| Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL DACK CONFIGURATION |
|------------------------------------------------------------|
| DACK | JP1 |
|----------------------------+-------------------------------|
| 3 | Pins 7 & 8 closed |
|----------------------------+-------------------------------|
| 5 | Pins 5 & 6 closed |
|----------------------------+-------------------------------|
| 6 | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 7 | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL DRQ CONFIGURATION |
|------------------------------------------------------------|
| DACK | JP2 |
|----------------------------+-------------------------------|
| 3 | Pins 7 & 8 closed |
|----------------------------+-------------------------------|
| 5 | Pins 5 & 6 closed |
|----------------------------+-------------------------------|
| 6 | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 7 | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP3 | JP4 |
|------------------+--------------------+--------------------|
| 3 | Pins 1 & 2 closed | Open |
|------------------+--------------------+--------------------|
| 4 | Pins 3 & 4 closed | Open |
|------------------+--------------------+--------------------|
| 5 | Pins 5 & 6 closed | Open |
|------------------+--------------------+--------------------|
| 9 | Pins 7 & 8 closed | Open |
|------------------+--------------------+--------------------|
| 10 | Open | Pins 7 & 8 closed |
|------------------+--------------------+--------------------|
| 11 | Open | Pins 5 & 6 closed |
|------------------+--------------------+--------------------|
| 12 | Open | Pins 3 & 4 closed |
|------------------+--------------------+--------------------|
| 15 | Open | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS SELECT |
|------------------------------------------------------------|
| Address | JP5, pins 1 & 2 | JP5, pins 3 & 4 |
|------------------+--------------------+--------------------|
| 300h | Closed | Closed |
|------------------+--------------------+--------------------|
| 320h | Open | Closed |
|------------------+--------------------+--------------------|
| 340h | Closed | Open |
|------------------+--------------------+--------------------|
| 360h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LEDS |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|--------+---------+----------+------------------------------|
| LED1 | Green | On | Network connection is good |
|--------+---------+----------+------------------------------|
| LED1 | Green | Off | Network connection is broken |
|--------+---------+----------+------------------------------|
| LED2 | Yellow | On | Polarity normal |
|--------+---------+----------+------------------------------|
| LED2 | Yellow | Off | Polarity reversed |
+------------------------------------------------------------+
