# INVISIBLE SOFTWARE, INC.
ETHERNET VL3200E
NIC Type Ethernet
Transfer Rate 10Mbps
Data Bus VESA local bus
Topology Linear Bus/Star
Wiring Type Unshielded twisted pair
RG-58A/U 50ohm coaxial
Boot ROM Available

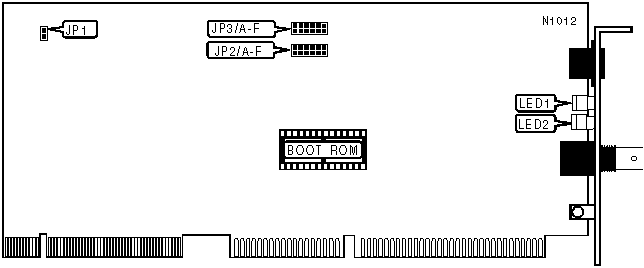

IMG IMG 1
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP2/A | JP2/B | JP2/C |
|---------------------+------------+------------+------------|
| 300h | Open | Open | Open |
|---------------------+------------+------------+------------|
| Software configured | Closed | Open | Open |
|---------------------+------------+------------+------------|
| 240h | Open | Closed | Open |
|---------------------+------------+------------+------------|
| 280h | Closed | Closed | Open |
|---------------------+------------+------------+------------|
| 2C0h | Open | Open | Closed |
|---------------------+------------+------------+------------|
| 320h | Closed | Open | Closed |
|---------------------+------------+------------+------------|
| 340h | Open | Closed | Closed |
|---------------------+------------+------------+------------|
| 360h | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP2/D | JP2/E | JP2/F |
|------------+---------------+---------------+---------------|
| 3 | Open | Open | Open |
|------------+---------------+---------------+---------------|
| 4 | Closed | Open | Open |
|------------+---------------+---------------+---------------|
| 5 | Open | Closed | Open |
|------------+---------------+---------------+---------------|
| 2 | Closed | Closed | Open |
|------------+---------------+---------------+---------------|
| 10 | Open | Open | Closed |
|------------+---------------+---------------+---------------|
| 11 | Closed | Open | Closed |
|------------+---------------+---------------+---------------|
| 12 | Open | Closed | Closed |
|------------+---------------+---------------+---------------|
| 15 | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BOOT ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP3/B | JP3/C | JP3/D | JP3/E |
|------------+-----------+-----------+-----------+-----------|
| Disabled | Open | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| C000h | Closed | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| C400h | Closed | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| C800h | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| CC00h | Closed | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| D000h | Open | Closed | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| D400h | Closed | Closed | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| D800h | Open | Open | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| DC00h | Closed | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| JUMPERLESS OPERATION |
|------------------------------------------------------------|
| Setting | JP3/F |
|-------------------------------+----------------------------|
| Enabled | Closed |
|-------------------------------+----------------------------|
| Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS - DO NOT ALTER |
|------------------------------------------------------------|
| Jumper | Position |
|-----------------------------+------------------------------|
| JP3/A | Open |
|-----------------------------+------------------------------|
| JP1 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+----------+---------------------------------|
| LED1 | Yellow | On | Network connection is good |
|------+--------+----------+---------------------------------|
| LED1 | Yellow | Off | Network connection is broken |
|------+--------+----------+---------------------------------|
| LED2 | Green | Blinking | Data is being |
| | | | transmitted/received |
|------+--------+----------+---------------------------------|
| LED2 | Green | Off | Data is not being |
| | | | transmitted/received |
+------------------------------------------------------------+
