# LAN PERFORMANCE LABS
T100E-108
NIC Type Proprietary
Network Transfer Rate 100Mbps
Data Bus 32-bit EISA (S mode only)
Topology Linear Bus
Wiring Type Shielded twisted pair
Unshielded twisted pair
Boot ROM Not available

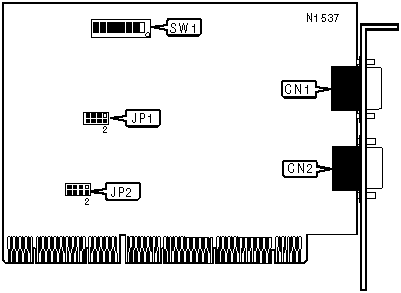

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| STP/UTP DB15port, | CN1 | STP/UTP DB15 port | CN2 |
| Terminator | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP1/Pins 1 & | JP1/Pins 3 | JP1/Pins | JP1/Pins |
| | 2 | & 4 | 5 & 6 | 7 & 8 |
|----------+--------------+------------+----------+----------|
| » | 300h | Closed | Open | Closed | Open |
|---+------+--------------+------------+----------+----------|
| | 310h | Open | Closed | Closed | Open |
|---+------+--------------+------------+----------+----------|
| | 320h | Closed | Open | Open | Closed |
|---+------+--------------+------------+----------+----------|
| | 330h | Open | Closed | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP2/Pins 1 | JP2/Pins 3 | JP2/Pins 5 | JP2/Pins |
| | & 2 | & 4 | & 6 | 7 & 8 |
|---------+-------------+------------+------------+----------|
| | 2/9 | Closed | Open | Open | Open |
|---+-----+-------------+------------+------------+----------|
| » | 10 | Open | Closed | Open | Open |
|---+-----+-------------+------------+------------+----------|
| | 11 | Open | Open | Closed | Open |
|---+-----+-------------+------------+------------+----------|
| | 12 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| NODE ADDRESS SELECTION |
|------------------------------------------------------------|
| Node |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6|SW1/7|SW1/8|
|-------+------+------+------+------+------+-----+-----+-----|
| 1 | On | Off | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 2 | Off | On | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 3 | On | On | Off | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 4 | Off | Off | On | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 5 | On | Off | On | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 6 | Off | On | On | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 7 | On | On | On | Off | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 8 | Off | Off | Off | On | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
| 9 | On | Off | Off | On | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|10, Ah | Off | On | Off | On | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|11, Bh | Off | On | On | On | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|12, Ch | Off | Off | On | On | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|13, Dh | On | Off | On | On | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|14, Eh | Off | On | On | On | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|15, Fh | On | On | On | On | Off | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|16, 10h| Off | Off | Off | Off | On | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|17, 11h| On | Off | Off | Off | On | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|18, 12h| Off | On | Off | Off | On | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|19, 13h| On | On | Off | Off | On | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|20, 14h| Off | Off | On | Off | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TECHNICAL NOTE |
|------------------------------------------------------------|
| Note: A special terminator connector should be |
| connected to CN1 whenever the NIC is at the end of |
| the chain. |
+------------------------------------------------------------+
