       # IBM CORPORATION

          TOKEN-RING 4MBPS

          Card Type              Network Interface Card
          NIC Type               Token Ring
          Maximum Onboard Memory Unidentified
          Boot ROM               Available
          Network Transfer Rate  10Mbps
          Topology               Ring
          Wiring Type            Shielded twisted pair
          Data Bus               8-bit ISA

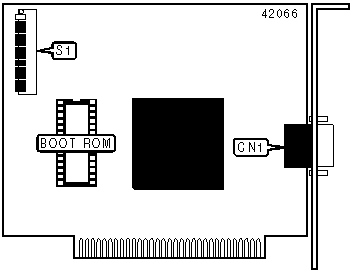

   IMG IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |               Function               |        Label        |
          |--------------------------------------+---------------------|
          | DB-9 Shielded twisted pair connector |         CN1         |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |                Function                 | Label | Position |
          |-----------------------------------------+-------+----------|
          | » | Primary adapter enabled             | S1/9  |   Off    |
          |---+-------------------------------------+-------+----------|
          |   | Alternate adapter enabled           | S1/9  |    On    |
          |---+-------------------------------------+-------+----------|
          |   | Factory configured - do not alter.  | S1/11 |    On    |
          |---+-------------------------------------+-------+----------|
          |   | Factory configured - do not alter.  | S1/12 |    On    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     ROM ADDRESS SELECT                     |
          |------------------------------------------------------------|
          |  Address   | S1/1  | S1/2  | S1/3  | S1/4  | S1/5  | S1/6  |
          |------------+-------+-------+-------+-------+-------+-------|
          |   | C0000  |  Off  |  On   |  On   |  On   |  On   |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | C2000  |  Off  |  On   |  On   |  On   |  On   |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | C4000  |  Off  |  On   |  On   |  On   |  Off  |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | C6000  |  Off  |  On   |  On   |  On   |  Off  |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | C8000  |  Off  |  On   |  On   |  Off  |  On   |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | CA000  |  Off  |  On   |  On   |  Off  |  On   |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          | » | CC000  |  Off  |  On   |  On   |  Off  |  Off  |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | CE000  |  Off  |  On   |  On   |  Off  |  Off  |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D0000  |  Off  |  On   |  Off  |  On   |  On   |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D2000  |  Off  |  On   |  Off  |  On   |  On   |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D4000  |  Off  |  On   |  Off  |  On   |  Off  |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D6000  |  Off  |  On   |  Off  |  On   |  Off  |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | D8000  |  Off  |  On   |  Off  |  Off  |  On   |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | DA000  |  Off  |  On   |  Off  |  Off  |  On   |  Off  |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | DC000  |  Off  |  On   |  Off  |  Off  |  Off  |  On   |
          |---+--------+-------+-------+-------+-------+-------+-------|
          |   | DE000  |  Off  |  On   |  Off  |  Off  |  Off  |  Off  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                         IRQ SELECT                         |
          |------------------------------------------------------------|
          |          IRQ           |      S1/7       |      S1/8       |
          |------------------------+-----------------+-----------------|
          | »    |        2        |       On        |       On        |
          |------+-----------------+-----------------+-----------------|
          |      |        3        |       On        |       Off       |
          |------+-----------------+-----------------+-----------------|
          |      |        6        |       Off       |       On        |
          |------+-----------------+-----------------+-----------------|
          |      |        7        |       Off       |       Off       |
          |------------------------------------------------------------|
          | Note: Do not use interrupt 6.                              |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     SHARED RAM SELECT                      |
          |------------------------------------------------------------|
          |            Size             |    Label     |   Position    |
          |-----------------------------+--------------+---------------|
          |             8KB             |    S1/10     |      On       |
          |-----------------------------+--------------+---------------|
          |            16KB             |    S1/10     |      Off      |
          +------------------------------------------------------------+
