# INTERPHASE CORPORATION
5526 PCI FDDI ADAPTER (SAS SC PB05526-004)
Card Type Network Interface Card
NIC Type Fiber Channel
Maximum Onboard Memory 128MB ROM
Boot ROM Unidentified
Network Transfer Rate 100Mbps
Topology Ring, Peer-Peer
Wiring Type Fiber optic cable
Data Bus 32-bit PCI

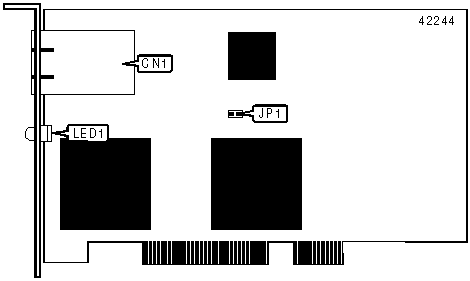

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| Fiber optic connector - SC | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| ยป | EEPROM enabled | JP1 | Open |
|---+------------------------------------+-------+-----------|
| | EEPROM disabled | JP1 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+--------+-----------------------------------|
| LED1 | Yellow | On | Power output levels unacceptable |
|------+--------+--------+-----------------------------------|
| LED1 | Yellow | Off | Power output levels within |
| | | | tolerances |
+------------------------------------------------------------+
