# INTERPHASE CORPORATION
5525 PCI ATM ADAPTER
Card Type Network Interface Card
NIC Type ATM
Maximum Onboard Memory 128KB SRAM
Boot ROM Not available
Network Transfer Rate 25.6Mbps
Topology Linear bus, Star
Wiring Type RJ-45 Unshielded twisted pair
Data Bus 32-bit PCI
IMG IMG 1
+------------------------------------------------------------+

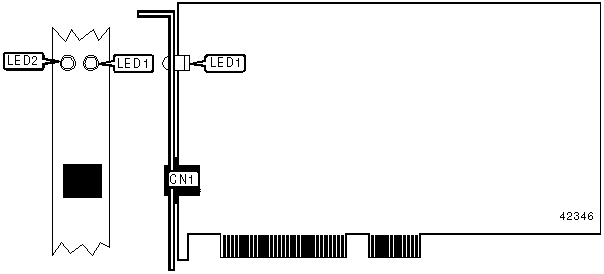

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| UTP connector (RJ-45) | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|------+--------+--------+-----------------------------------|
| LED1 | Green | On | Data is being received |
|------+--------+--------+-----------------------------------|
| LED1 | Green | Off | Data is not being received |
|------+--------+--------+-----------------------------------|
| LED2 | Yellow | On | Board is receiving power |
|------+--------+--------+-----------------------------------|
| LED2 | Yellow | Off | Board is not receiving power |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|
| RJ-45 UTP cat 3,4 or 5 category copper may be used. |
+------------------------------------------------------------+
