# INVISIBLE SOFTWARE, INC.
ETHERNET 1000A/V2.3
Card Type Network Interface Card
NIC Type Ethernet
Maximum Onboard Memory Unidentified
Boot ROM Available
Network Transfer Rate 10Mbps
Topology Linear Bus, Star
Wiring Type Unshielded twisted pair (RJ-45)
AUI, RG-58A/U 50ohm coaxial
Data Bus 8-bit ISA

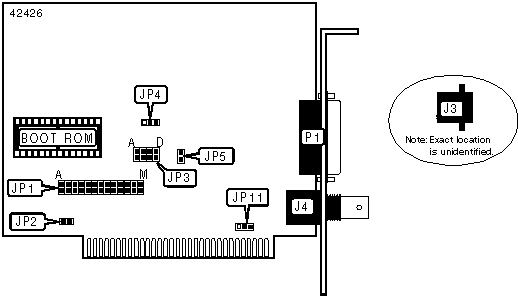

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------+--------+------------------------+-------|
| RJ-45 connector | J3 | External LED connector | JP2 |
|------------------+--------+------------------------+-------|
| BNC connector | J4 | AUI connector | P1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| » | Boot ROM disabled | JP5 | Open |
|---+------------------------------------+-------+-----------|
| | Boot ROM enabled | JP5 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP1/A | JP1/B | JP1/C |
|----------------+--------------+--------------+-------------|
| » | 300h | Closed | Closed | Closed |
|---+------------+--------------+--------------+-------------|
| | 320h | Closed | Closed | Open |
|---+------------+--------------+--------------+-------------|
| | 340h | Closed | Open | Closed |
|---+------------+--------------+--------------+-------------|
| | 360h | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP1/D | JP1/E | JP1/F | JP1/G | JP1/H | JP1/I |
|------+--------+--------+--------+--------+--------+--------|
| | 2 | Closed | Open | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
|»| 3 | Open | Closed | Open | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 4 | Open | Open | Closed | Open | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 5 | Open | Open | Open | Closed | Open | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 6 | Open | Open | Open | Open | Closed | Open |
|-+----+--------+--------+--------+--------+--------+--------|
| | 7 | Open | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP1/J | JP1/K | JP1/L | JP1/M |
|------------+-----------+-----------+-----------+-----------|
| 1 | Closed | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 3 | Open | Closed | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CABLE TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP4 | JP11 |
|--------------------+-------------------+-------------------|
| AUI | Pins 2 & 3 closed | Pins 1 & 2 closed |
|--------------------+-------------------+-------------------|
| BNC | Pins 1 & 2 closed | Pins 2 & 3 closed |
|--------------------+-------------------+-------------------|
| Unshielded twisted | Unidentified | Unidentified |
| pair | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP3/A | JP3/B | JP3/C | JP3/D |
|--------------+-----------+-----------+----------+----------|
| | C000h | Closed | Closed | Closed | Closed |
|---+----------+-----------+-----------+----------+----------|
| | C400h | Open | Closed | Closed | Closed |
|---+----------+-----------+-----------+----------+----------|
| » | C800h | Closed | Open | Closed | Closed |
|---+----------+-----------+-----------+----------+----------|
| | CC00h | Open | Open | Closed | Closed |
|---+----------+-----------+-----------+----------+----------|
| | D000h | Closed | Closed | Open | Closed |
|---+----------+-----------+-----------+----------+----------|
| | D400h | Open | Closed | Open | Closed |
|---+----------+-----------+-----------+----------+----------|
| | D800h | Closed | Open | Open | Closed |
|---+----------+-----------+-----------+----------+----------|
| | DC00h | Open | Open | Open | Closed |
+------------------------------------------------------------+
