4217-02
Card Type Network Interface Card
NIC Type ISDN
Maximum Onboard Memory 16K
Boot ROM Available
Network Transfer Rate 10Mbps
Topology Star
Wiring Type Fiber optic cable (2)
Data Bus 32-bit PCI

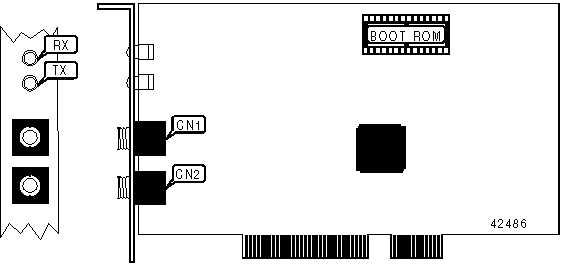

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| Fiber optic SC | CN1 | Fiber optic SC | CN2 |
| connector - transmit | | connector - receive | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-------+--------+--------+----------------------------------|
| TX | Green | On | Data is being transmitted |
|-------+--------+--------+----------------------------------|
| TX | Green | Off | Data is not being transmitted |
|-------+--------+--------+----------------------------------|
| RX | Green | On | Data is being received |
|-------+--------+--------+----------------------------------|
| RX | Green | Off | Data is not being received |
|------------------------------------------------------------|
| Note:The LED labels may be reversed and/or labeled |
| slightly different. The actual labels are located on the |
| face plate next to the respective LED’s. |
+------------------------------------------------------------+
